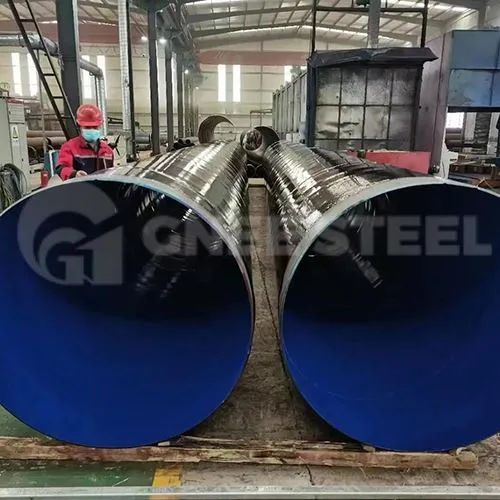

3PE SSAW स्टील पाइप



3PE SSAW स्टील पाइप - जिसे 3LPE SSAW पाइप या 3PE लेपित सर्पिल वेल्डेड पाइप भी लिखा जाता है - सर्पिल जलमग्न चाप वेल्डेड लाइन पाइप हैं जिनकी बाहरी सतह पर तीन परत वाली पॉलीइथाइलीन कोटिंग होती है: एक फ्यूजन बॉन्डेड एपॉक्सी प्राइमर, एक कॉपोलीमर चिपकने वाला और एक पॉलीइथाइलीन टॉपकोट, जो DIN के तहत सामान्य और प्रबलित वर्गों के लिए 1.8-3.7 मिमी की न्यूनतम कुल मोटाई पर लगाया जाता है। 30670-1:2024-01.पाइप को बाहरी व्यास में 219 मिमी से 2,540 मिमी (8″-100″), दीवार की मोटाई 6–25.4 मिमी और एपीआई 5एल ग्रेड बी से एक्स70 तक ग्रेड, 18 मीटर तक की लंबाई में आपूर्ति की जाती है। तीन चीजें तय करती हैं कि तैयार उत्पाद प्रदर्शन करता है या नहीं: किस कोटिंग मानक और मोटाई वर्ग के ऑर्डर नाम, कोटिंग लाइन पर हेलिकल वेल्ड क्राउन को कैसे संभाला जाता है, और फील्ड वेल्डिंग के लिए नंगे पाइप सिरे कैसे तैयार किए जाते हैं।

3PE SSAW पाइप दो अलग-अलग विशिष्टताओं से निर्मित एक उत्पाद है। स्टील पाइप को पाइप मानक - एपीआई स्पेक 5एल, आईएसओ 3183 या जीबी/टी 9711 - पर बनाया और जारी किया जाता है और फिर बाहरी कोटिंग को लागू किया जाता है और डीआईएन 30670-1, आईएसओ 21809-1 या जीबी/टी 23257 जैसे कोटिंग मानक पर जारी किया जाता है। कोई भी दस्तावेज़ दूसरे को कवर नहीं करता है। पाइप के लिए मिल परीक्षण प्रमाणपत्र आपको कोटिंग के बारे में कुछ नहीं बताता है, और कोटिंग प्रमाणपत्र आपको स्टील के बारे में कुछ नहीं बताता है।

यह पृष्ठ उत्पाद के कोटिंग पक्ष को विस्तार से कवर करता है: तीन परतें और प्रत्येक वास्तव में क्या करता है, जहां 3PE रुकता है और 3LPP या FBE कार्यभार संभालता है, दो अलग-अलग मानकों के तहत मोटाई कैसे चुनी जाती है, कोटिंग लगाने से पहले पाइप को क्या वितरित करना होता है, सर्पिल वेल्ड कोटिंग लाइन के साथ कैसे इंटरैक्ट करता है, और ऑर्डर पर क्या लिखा जाना है। पाइप का साइड डेटा - फॉर्मिंग, वेल्डिंग पैरामीटर, ग्रेड केमिस्ट्री और मैकेनिकल गुण - हमारे उच्च शक्ति एचएसएडब्ल्यू / एसएसएडब्ल्यू लाइन पाइप पेज पर शामिल है।

3पीई एंटी-संक्षारण सर्पिल वेल्डेड स्टील पाइप की विशेषताएं

3pe एंटी{2}संक्षारण सर्पिल वेल्डेड स्टील पाइप का "3pe" तीन{3}परत पॉलीइथाइलीन एंटी{{4}संक्षारण कोटिंग को संदर्भित करता है, जिसमें विशेष रूप से शामिल हैं:

• उच्च गुणवत्ता वाली परत: एपॉक्सी रेज़िन विरोधी {{1} संक्षारण परत, जो मुख्य रूप से संक्षारण रोधी भूमिका निभाती है और इसमें उत्कृष्ट आसंजन और संक्षारण प्रतिरोध होता है।
• दूसरी परत: पॉलीयुरेथेन फोम परत, जो पाइपलाइन के थर्मल इन्सुलेशन प्रदर्शन को बढ़ाती है और गर्मी के नुकसान को प्रभावी ढंग से रोक सकती है।
• तीसरी परत: पॉलीथीन सुरक्षात्मक परत, जो बाहरी भौतिक क्षति को रोकने के लिए यांत्रिक सुरक्षा प्रदान करती है।

यह तीन {{0}परत संरचनात्मक डिज़ाइन 3pe संक्षारणरोधी सर्पिल वेल्डेड स्टील पाइप बनाता है जिसमें संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध और यांत्रिक शक्ति में उत्कृष्ट प्रदर्शन होता है। पारंपरिक लेपित पाइपों की तुलना में, 3पीई पाइपों की सेवा जीवन लंबी है और रखरखाव की लागत कम है।





तालिका 1. 3PE SSAW स्टील पाइप के लिए आपूर्ति सीमा।

बेस पाइप मानक	एपीआई स्पेक 5एल पीएसएल1/पीएसएल2, आईएसओ 3183:2019, जीबी/टी 9711; पाइलिंग और कम दबाव वाली सेवा के लिए एएसटीएम ए252 और एसवाई/टी 5037
कोटिंग मानक	DIN 30670-1:2024-01, ISO 21809-1:2018 (EN ISO 21809-1:2018 के माध्यम से), GB/T 23257-2017, CSA Z245.21:22
घेरे के बाहर	मानक आपूर्ति के रूप में 219 मिमी - 2,540 मिमी (8″-100″); मिल बनाने की क्षमता के अधीन, पानी और पाइलिंग के लिए लगभग 3,000 मिमी तक के बड़े व्यास उद्धृत किए गए हैं
दीवार की मोटाई	6 मिमी - 25.4 मिमी
लंबाई	6 मीटर - 18 मीटर; परिवहन सीमा के विरुद्ध अनुरोध पर लंबी एकल लंबाई उपलब्ध है
ग्रेड	एपीआई 5एल ग्रेड बी,X42, X46, X52, X56, X60, X65, X70 (समझौते द्वारा X80); एल245-एल485 से आईएसओ 3183; पानी और संरचनात्मक सेवा के लिए Q235B, Q345B
कोटिंग का प्रकार	टाइप एन (−20 से +60 डिग्री) या टाइप एस (−40 से +80 डिग्री), एक्सट्रूडेड पॉलीथीन
कोटिंग वर्ग	डीआईएन के तहत सामान्य (एन) या प्रबलित (वी); आईएसओ 21809-1 के तहत वर्ग ए/बी/सी के साथ मोटाई वर्ग 1, 2 या 3
कोटिंग का रंग	मानक के रूप में काला; अनुरोध पर अन्य रंग (गैस सेवा पहचान के लिए पीला सामान्य है)
पाइप समाप्त होता है	बेयर कटबैक, बेवल 30 डिग्री ({{1%) डिग्री /−0 डिग्री), रूट फेस 1.6 मिमी (±0.8 मिमी), प्लास्टिक या मेटल बेवल प्रोटेक्टर
आंतरिक सतह	नंगे, वार्निश, आंतरिक एपॉक्सी अस्तर या सीमेंट मोर्टार अस्तर, बाहरी कोटिंग से अलग से ऑर्डर किया गया
प्रलेखन	EN 10204 3.1 पाइप के लिए मिल प्रमाणपत्र; कोटिंग निरीक्षण और परीक्षण योजना, मोटाई रीडिंग, छील और कैथोडिक विघटन परिणाम, अवकाश परीक्षण रिपोर्ट



ग्रेड और उत्पाद विशिष्टता स्तर

तालिका 2. पीएसएल स्तर क्या बदलता है, और कोटिंग से पहले यह क्यों मायने रखता है।

वस्तु	पीएसएल1	पीएसएल2	लेपित उत्पाद पर प्रभाव
नम्य होने की क्षमता	केवल न्यूनतम	323.9 मिमी से ऊपर ओडी के लिए न्यूनतम और अधिकतम सीमा, साथ ही उपज - से {{1} तन्यता अनुपात सीमा	PSL2 डिज़ाइनर को एक सीमित शक्ति विंडो देता है, जो उच्च दबाव वाली गैस सेवा के लिए मायने रखता है
रासायनिक संरचना	कम कार्बन सीमा, कोई कार्बन समकक्ष आवश्यकता नहीं	कार्बन समतुल्य सीमा के साथ सख्त कार्बन और सल्फर सीमाएं	कम कार्बन समतुल्य का मतलब कटबैक के बाद गर्थ जोड़ की बेहतर फ़ील्ड वेल्डेबिलिटी है
प्रभाव परीक्षण	आवश्यक नहीं	अनिवार्य चरपी परीक्षण	पीएसएल2 की कठोरता कोटिंग लगाने से पहले साबित होती है, उसके बाद नहीं
वेल्ड गैर--विनाशकारी परीक्षण	सहमति से	अनिवार्य, पूर्ण पता लगाने की क्षमता के साथ	निर्णयक।कोटिंग के बाद बाहरी सतह को ढक दिया जाता है



तालिका 3. यांत्रिक संपत्ति आवश्यकताएँ, एपीआई 5एल पीएसएल2 (एमपीए)।

श्रेणी	आईएसओ 3183 समतुल्य	उपज मि	उपज अधिकतम	तन्यता मि	तन्यता अधिकतम
ग्रेड बी	L245	245	450	415	760
X42	L290	290	495	415	655
X52	L360	360	530	460	760
X60	L415	415	565	520	760
X65	L450	450	600	535	760
X70	L485	485	635	570	760

पीएसएल2 मान. 0.93 की उपज {{2} से {{3} तन्यता अनुपात सीमा केवल 323.9 मिमी से ऊपर के बाहरी व्यास के लिए लागू होती है, और पीएसएल 2 के लिए चार्पी प्रभाव परीक्षण अनिवार्य है, आमतौर पर परियोजना द्वारा निर्दिष्ट उच्च या निम्न परीक्षण तापमान के साथ 0 डिग्री पर। पीएसएल1 केवल न्यूनतम सीमा निर्दिष्ट करता है - कोई ऊपरी सीमा नहीं, कोई उपज नहीं-से-तन्य अनुपात और कोई अनिवार्य प्रभाव परीक्षण नहीं। X70 से ऊपर के ग्रेड, और भारी दीवारों वाले X70, आमतौर पर सर्पिल बनाने के बजाय LSAW की ओर बढ़ते हैं। पूर्ण ग्रेड टेबल और रसायन विज्ञान हमारे HSAW / SSAW लाइन पाइप पेज पर हैं।

संचालन का क्रम परक्राम्य नहीं है.एक बार पाइप पर कोटिंग हो जाने के बाद, कोटिंग को हटाए बिना इसके बाहरी वेल्ड का पारंपरिक अल्ट्रासोनिक या रेडियोग्राफ़िक तरीकों से निरीक्षण नहीं किया जा सकता है। प्रत्येक वेल्ड एनडीटी आवश्यकता - 100 ज्वलनशील सेवा के लिए हेलिकल सीम का % अल्ट्रासोनिक या रेडियोग्राफिक परीक्षण, साथ ही प्रत्येक पाइप का हाइड्रोस्टैटिक परीक्षण - पूरा किया जाना चाहिए और स्वीकार किया जाना चाहिएपहलेपाइप कोटिंग लाइन में प्रवेश करती है। एक लेपित पाइप जिसमें अज्ञात वेल्ड दोष हो, एक महंगा स्क्रैप आइटम है, क्योंकि कोटिंग को हटाना और दोबारा लगाना पड़ता है।



मोटाई चुनना: दो मानक, दो अलग-अलग तर्क

यह वह जगह है जहां अधिकांश 3पीई ऑर्डर किसी के ध्यान में आए बिना मूल्य खो देते हैं, क्योंकि दो प्रमुख कोटिंग मानक एक ही तरह से मोटाई का चयन नहीं करते हैं।

DIN 30670-1 नाममात्र व्यास के आधार पर चयन करता है।एक टेबल, एक इनपुट, सामान्य या प्रबलित वर्ग।

तालिका 4. नाममात्र आकार के अनुसार न्यूनतम कुल कोटिंग मोटाई, DIN 30670-1:2024-01।

नाम मात्र का आकार	सामान्य (एन), मिमी	प्रबलित (v), मिमी
डीएन 100 से कम या उसके बराबर	1.8	2.5
100 <डीएन 250 से कम या उसके बराबर	2.0	2.7
250 <डीएन <500	2.2	2.9
500 डीएन से कम या उसके बराबर <800	2.5	3.2
डीएन 800 से अधिक या उसके बराबर	3.0	3.7

डीआईएन तालिका 800 से अधिक या उसके बराबर डीएन पर रुकती है। कभी-कभी 1200 से ऊपर डीएन के लिए प्रकाशित मोटाई के आंकड़े (उदाहरण के लिए 3.3 मिमी या 4.2 मिमी) इस तालिका से नहीं आते हैं; वे एक परियोजना विनिर्देश या जीबी/टी 23257 जैसे किसी अन्य मानक से आते हैं, और उन्हें ऐसे ही उद्धृत किया जाना चाहिए। यह भी ध्यान दें कि डीआईएन डिज़ाइन तापमान को अलग से वर्गीकृत करता है: कोटिंग प्रकार (एन या एस) मोटाई वर्ग (एन या वी) से एक स्वतंत्र निर्णय है।

आईएसओ 21809-1 पाइप द्रव्यमान और कर्तव्य वर्ग के आधार पर चयन करता है।इनपुट पाइप का द्रव्यमान प्रति मीटर किलोग्राम में है -, न कि उसका नाममात्र व्यास - जो मोटाई वर्ग के साथ संयुक्त है जो दर्शाता है कि पाइप को कैसे संभाला जाएगा और यह किस स्थिति में होगा: हल्के कर्तव्य के लिए कक्षा 1 (तटीय रेतीली मिट्टी), मध्यम कर्तव्य के लिए वर्ग 2 (मिट्टी की मिट्टी, देशी बैकफ़िल), भारी शुल्क के लिए वर्ग 3 (चट्टानी मिट्टी या अपतटीय)। टॉपकोट सामग्री का विकल्प अक्षर को ठीक करता है: क्लास ए −20 से +60 डिग्री के लिए एलडीपीई है, क्लास बी −40 से +80 डिग्री के लिए एमडीपीई या एचडीपीई है, क्लास सी −20 से +110 डिग्री के लिए पॉलीप्रोपाइलीन है।

तालिका 5. पाइप द्रव्यमान और कोटिंग वर्ग द्वारा न्यूनतम कुल कोटिंग मोटाई, आईएसओ 21809-1:2018, तालिका 2 (मिमी)।

पाइप द्रव्यमान पीm	A1	A2	A3	B1	B2	B3
Pm <= 15 kg/m	1.8	2.1	2.6	1.3	1.8	2.3
15 <पीm50 किग्रा/मीटर से कम या उसके बराबर	2.0	2.4	3.0	1.5	2.1	2.7
50 <पीm130 किग्रा/मीटर से कम या उसके बराबर	2.4	2.8	3.5	1.8	2.5	3.1
130 <पीm300 किग्रा/मीटर से कम या उसके बराबर	2.6	3.2	3.9	2.2	2.8	3.5
Pm> 300 किग्रा/मी	3.2	3.8	4.7	2.5	3.3	4.2

स्थान के लिए क्लास सी (पॉलीप्रोपाइलीन) कॉलम यहां छोड़े गए हैं; एक ही तालिका में C1, C2 और C3 हैं। मोटाई वह आंकड़ा है जिसे क्रेता चुनता है - वर्ग 1 प्रकाश कर्तव्य के लिए है, वर्ग 2 मानक स्थितियों के लिए है, वर्ग 3 गंभीर वातावरण और स्थापना भार के लिए न्यूनतम है।

क्योंकि आईएसओ इनपुट व्यास के बजाय पाइप का द्रव्यमान है, दोनों प्रणालियाँ दोनों दिशाओं में एक ही पाइप के लिए असहमत हो सकती हैं। कम द्रव्यमान की एक पतली दीवार वाली डीएन 800 पानी की पाइप एक भारी दीवार वाली डीएन 800 गैस पाइप से अलग आईएसओ पंक्ति में स्थित है; उनमें से एक के लिए लापरवाही से DIN-से-ISO रूपांतरण गलत होगा। और क्योंकि एक ही तालिका पंक्ति कई अक्षरों और अंकों द्वारा साझा की जाती है,एक आदेश जो केवल "आईएसओ 21809-1 कोटिंग" कहता है, उसने मोटाई को बिल्कुल भी परिभाषित नहीं किया है- और इसलिए यह परिभाषित नहीं किया गया है कि निरीक्षण में क्या स्वीकार किया जाएगा।



लाभ

यांत्रिक सुरक्षा जो एक पतली फिल्म प्रदान नहीं कर सकती।2.5-3.7 मिमी पॉलीथीन टॉपकोट चट्टान के प्रभाव और बैकफ़िल घर्षण को अवशोषित करता है। 300-500 µm पर FBE एक साफ सतह पर बेहतर संक्षारण अवरोधक है, लेकिन बैकफ़िल के दौरान एकल चट्टान के प्रहार के प्रति कहीं अधिक संवेदनशील है।

एक प्रणाली में संयुक्त संक्षारण और यांत्रिक कर्तव्य।एपॉक्सी प्राइमर कैथोडिक डिसबोंडमेंट प्रतिरोध और स्टील आसंजन प्रदान करता है; टॉपकोट हैंडलिंग और मिट्टी के भार के विरुद्ध मोटाई प्रदान करता है। परतों के बीच उन दो कर्तव्यों को विभाजित करने से सिस्टम एकल सामग्री कोटिंग से अधिक समय तक चलता है।

व्यास सीमा उस प्लेट तक नहीं पहुंच सकती है -फेड प्रक्रियाएं आर्थिक रूप से नहीं पहुंच सकती हैं।एक सर्पिल मिल समान कुंडल चौड़ाई का उपयोग करके, गठन कोण को बदलकर पाइप व्यास को बदल देती है। यही बात डीएन 1200 से डीएन 2500 की आपूर्ति को व्यावहारिक बनाती है और बड़े आकारों में प्रति मीटर लागत कम रखती है।

प्रत्येक मीटर पर निरंतरता का सत्यापन किया जाता है।डीआईएन 30670 के लिए 25 केवी पर बिना किसी डिस्चार्ज के पूर्ण लंबाई वाली अवकाश पहचान की आवश्यकता होती है, और मानक को छुट्टी का पता लगाने के बाद एक प्रभाव परीक्षण की भी आवश्यकता होती है। छुट्टियाँ एक निरंतर चलने वाली खराबी है; मिल में इसे ढूंढना इसे खोजने का आखिरी सस्ता अवसर है।

सेवा जीवन और जीवन चक्र लागत।कैथोडिक सुरक्षा के साथ दफन सेवा में, एक सही ढंग से लागू और ऑडिट की गई 3PE प्रणाली को आम तौर पर कई दशकों तक गिना जाता है, जिसके दौरान बाहरी रखरखाव प्रभावी रूप से असंभव होता है। जो लागत मायने रखती है वह उत्खनन और पुनर्स्थापन है, न कि पुनर्कोटिंग।



अनुप्रयोग

3PE SSAW पाइप पाइपलाइन बाजार के बड़े {{1}व्यास, दबे हुए, मध्यम तापमान वाले हिस्से में व्याप्त है। इसका उपयोग वहां किया जाता है जहां प्रवाह दर व्यास निर्धारित करती है, मिट्टी संक्षारण भार निर्धारित करती है और पाइप अपना जीवन भूमिगत व्यतीत करेगा।

दफन गैस पारेषण और वितरण मुख्य

यह उत्पाद के लिए सबसे उपयुक्त है। बड़े व्यास वाले गैस मेन को एसएसएडब्ल्यू व्यास क्षमता और पीई टॉपकोट से लाभ होता है, जो मिट्टी के तनाव, चट्टान के प्रभाव और बैकफ़िल क्षति का प्रतिरोध करता है जिससे एक पतली फिल्म कोटिंग जीवित नहीं रह सकती है। गैस सेवा वह जगह भी है जहां वेल्ड दोष को कम से कम ठीक किया जा सकता है, यही कारण है कि पाइप को आमतौर पर कोटिंग से पहले अनिवार्य वेल्ड एनडीटी के साथ पीएसएल 2 का आदेश दिया जाता है।

अपरिष्कृत और परिष्कृत उत्पाद शृंखलाएँ

कच्चे तेल, परिष्कृत उत्पाद या स्थिर कंडेनसेट ले जाने वाली ट्रंक लाइनें उनके अधिकांश मार्ग पर दबी हुई हैं . 3पीई बाहरी मिट्टी और नमी भार को संभालती है; जब प्रवाह दक्षता मायने रखती है तो आंतरिक सतह को आंतरिक एपॉक्सी या ड्रैग रिड्यूसिंग लाइनिंग द्वारा अलग से निपटाया जाता है।

नगर निगम और अंतर{0}}क्षेत्रीय जल संचरण

जल संचरण वह जगह है जहां 3PE SSAW पाइप का उपयोग इसके सबसे बड़े व्यास में किया जाता है, अक्सर DN 1200 से ऊपर। बाहर 3PE होता है और अंदर आमतौर पर सीमेंट मोर्टार अस्तर होता है, क्योंकि 3PE कोटिंग केवल बाहरी सतह की रक्षा करती है। पीने योग्य जल सेवा स्वयं कोटिंग सामग्री पर अनुमोदन प्रश्न भी लाती है।

सीवेज, औद्योगिक शीतलन और घोल लाइनें

मिट्टी के तनाव और कभी-कभी घर्षण के साथ दबे हुए गीले वातावरण। जहां माध्यम अपघर्षक होता है, आंतरिक सतह को आमतौर पर घिसाव प्रतिरोधी अस्तर से संरक्षित किया जाता है, और बाहरी कोटिंग को प्रबलित वर्ग में चुना जाता है क्योंकि पाइप भारी होता है और साइट पर कम सावधानी से संभाला जाता है।

पाइलिंग, पेनस्टॉक और बुनियादी ढाँचा

बड़े व्यास वाले सर्पिल पाइप का उपयोग फाउंडेशन पाइलिंग, घाट और पुल संरचनाओं और हाइड्रो पेनस्टॉक्स के लिए किया जाता है। यहां कोटिंग को आंतरिक दबाव के बजाय मिट्टी के संपर्क और क्षति से निपटने के लिए चुना जाता है, और लाइन पाइप ग्रेड के बजाय एएसटीएम ए252 या एसवाई/टी 5037 जैसे पाइलिंग ग्रेड आम हैं।





प्रत्येक स्टील पाइप की गुणवत्ता सुनिश्चित करने के लिए, जीएनईई पूर्ण और उन्नत परीक्षण उपकरणों से सुसज्जित है, जिसमें शामिल हैं:

• डायरेक्ट रीडिंग स्पेक्ट्रोमीटर
• ड्रॉप हैमर प्रभाव परीक्षण मशीन
• तेज़ बुद्धिमान सल्फर निर्धारण
• इलेक्ट्रॉनिक सार्वभौमिक परीक्षण मशीन
• एक्स-रे का पता लगाना
• अल्ट्रासोनिक पहचान





हमें पाइपलाइन डेटा भेजें और हम प्रति मीटर कीमत के साथ ही नहीं, बल्कि संपूर्ण लेपित पाइप विशिष्टता के साथ वापस आएंगे।हमें क्या चाहिए: बाहरी व्यास और दीवार की मोटाई, कुल लंबाई या टन भार, ग्रेड और उत्पाद विनिर्देश स्तर, डिजाइन तापमान, दफन या जलमग्न सेवा और मिट्टी का विवरण, आपकी वेल्डिंग प्रक्रिया से कटौती की लंबाई और गंतव्य बंदरगाह। हम कोटेशन में कोटिंग मानक, प्रकार, मोटाई वर्ग, कटबैक और दस्तावेज़ीकरण पैकेज की पुष्टि करेंगे, और विनिर्देश में किसी भी चीज़ को चिह्नित करेंगे जो मानकों के साथ टकराव करती है।

3PE SSAW पाइप कोटेशन का अनुरोध करें







जीएनईई दुनिया भर के 160 से अधिक देशों और क्षेत्रों में भागीदारों के साथ, 18 वर्षों से स्टील पाइप ट्रेडिंग उद्योग में लगा हुआ है। हर साल, यह एक उत्कृष्ट व्यापारी के रूप में वियतनाम, गुआंगज़ौ, इंडोनेशिया और अन्य देशों और क्षेत्रों में प्रदर्शनियों में भाग लेता है, और उच्च गुणवत्ता वाले स्टील पाइप और पेशेवर सेवाओं के साथ ग्राहकों का विश्वास और मान्यता जीती है।





जीएनईई सभी पहलुओं में ग्राहकों की समस्याओं का समाधान करता है
1. परीक्षण प्रमाणपत्र और रिपोर्ट प्रदान करेंयह सुनिश्चित करने के लिए कि आपके स्टील पाइप मानक आवश्यकताओं को पूरा करते हैं।
2. प्रसंस्करण सेवाएँ प्रदान करें, जिसमें शामिल हैं: बेवलिंग, गैल्वनाइजिंग, एंटी-{0}}संक्षारण कोटिंग, कटिंग, थ्रेडिंग, आदि।
3. अत्यधिक सुरक्षात्मक पैकेजिंग, स्टील पाइप को अंदर लपेटने के लिए प्लास्टिक के कपड़े का उपयोग किया जाता है, पाइप के सिरे को आवश्यकतानुसार पाइप कैप द्वारा संरक्षित किया जाता है, और यह सुनिश्चित करने के लिए कि स्टील पाइप परिवहन के दौरान कम से कम क्षतिग्रस्त हो, बाहर लकड़ी के बक्से का उपयोग किया जाता है।
4. समय की बचत, लागत की बचत, रसद की बचत, हमारे पास एक लॉजिस्टिक्स कंपनी है जिसने आपका समय और लॉजिस्टिक्स लागत बचाने में मदद करने के लिए कई वर्षों से सहयोग किया है।



अभी संपर्क करें

अक्सर पूछे जाने वाले प्रश्न

क्या 3PE और 3LPE एक ही कोटिंग हैं?

हाँ। दोनों का मतलब है तीन परत पॉलीथीन: एक फ्यूजन बॉन्डेड एपॉक्सी प्राइमर, एक कॉपोलीमर चिपकने वाली परत और एक पॉलीथीन टॉपकोट। अक्षर L का अर्थ परत है, और कुछ दस्तावेज़ इसे 3-परत PE के रूप में लिखते हैं। तीन वर्तनी एक प्रणाली का नाम देती हैं। तीन परतों को अभी भी खरीद आदेश में अलग-अलग सूचीबद्ध किया जाना चाहिए, क्योंकि प्रत्येक की अपनी न्यूनतम मोटाई और अपना स्वयं का सामग्री प्रमाणपत्र होता है।



3PE SSAW और 3PE LSAW पाइप के बीच क्या अंतर है?

कोटिंग प्रणाली समान है; सब्सट्रेट अलग है. SSAW, जिसे HSAW या सर्पिल वेल्डेड भी कहा जाता है, एक हेलिक्स कोण पर स्टील कॉइल से बनता है, जो एकल कॉइल चौड़ाई से बहुत बड़े व्यास की अनुमति देता है। LSAW एक सीधे अनुदैर्ध्य सीम के चारों ओर प्लेट से बनता है। SSAW व्यापक व्यास रेंज और प्रति मीटर कम लागत प्रदान करता है; LSAW सख्त गोलाई और भारी दीवारें प्रदान करता है। एक कोटिंग-प्रासंगिक अंतर हेलिकल सीम है, जिसका वेल्ड क्राउन एक उथले कोण पर कोटिंग लाइन को पार करता है और स्थानीय मोटाई में कमी का सबसे बड़ा जोखिम रखता है।



SSAW पाइप पर 3PE कोटिंग कितनी मोटी होनी चाहिए?

यह इस पर निर्भर करता है कि आदेश किस मानक के विरुद्ध लिखा गया है। डीआईएन 30670-1:2024-01 नाममात्र व्यास द्वारा न्यूनतम कुल मोटाई निर्धारित करता है: 1.8 मिमी सामान्य या 2.5 मिमी डीएन 100 तक प्रबलित, 3.0 मिमी सामान्य या 3.7 मिमी डीएन 800 से ऊपर तक प्रबलित। आईएसओ 21809-1:2018 इसे 1 से 3 तक कर्तव्य वर्ग के साथ संयुक्त रूप से किलो/मीटर में पाइप द्रव्यमान द्वारा निर्धारित करता है, इसलिए एक ही पाइप आईएसओ के तहत एक अलग न्यूनतम ले जा सकता है। क्रम में मानक, प्रकार और मोटाई वर्ग का नाम बताएं।



कोटिंग की मोटाई वेल्ड सीम पर क्यों मापी जाती है?

क्योंकि वहीं वह सबसे पतला है। SAW पाइप पर वेल्ड बीड सुदृढीकरण पॉलीथीन के लिए कम जगह छोड़ता है, इसलिए दोनों मानक वहां कमी का अनुमान लगाते हैं। आईएसओ 21809-1, तालिका 2, नोट ए, एसएडब्ल्यू वेल्डेड पाइपों के वेल्ड सीम पर आवश्यक कुल कोटिंग मोटाई को अधिकतम 10% तक कम करने की अनुमति देता है। डीआईएन के लिए लंबाई और परिधि में वितरित प्रति पाइप कम से कम दस मोटाई रीडिंग की आवश्यकता होती है, और उनमें से पांच वेल्डेड पाइप पर वेल्ड सीम के शीर्ष पर होती हैं।



3PE कोटिंग के लिए अधिकतम सेवा तापमान क्या है?

टाइप एस एक्सट्रूडेड पॉलीथीन को −40 से +80 डिग्री की डिज़ाइन तापमान सीमा के लिए रेट किया गया है; टाइप एन को −20 से +60 डिग्री तक रेटिंग दी गई है। +80 डिग्री से ऊपर पॉलीथीन टॉपकोट नरम हो जाता है और यांत्रिक शक्ति खो देता है, और कोटिंग की मोटाई बढ़ाने से इसमें कोई बदलाव नहीं होता है। सीमा से ऊपर इसके बजाय कोटिंग परिवार बदलता है: तीन {{7}परत पॉलीप्रोपाइलीन से DIN 30678-1:2024-01 को +110 डिग्री तक रेट किया जाता है, और फ्यूजन बॉन्डेड एपॉक्सी का उपयोग कुछ ऊंचे तापमान और क्षेत्र संयुक्त अनुप्रयोगों के लिए किया जाता है।



प्रत्येक पाइप के सिरे पर नंगे कटबैक कितने समय तक रहना चाहिए?

कटौती फ़ील्ड वेल्डिंग और परीक्षण प्रक्रिया द्वारा निर्धारित की जाती है, कोटिंग मानक द्वारा नहीं। 150 मिमी ±20 मिमी का एक नंगे क्षेत्र वह मूल्य है जो अधिकांश परियोजनाएं बड़े व्यास पाइप के लिए निर्दिष्ट करती हैं, क्योंकि इसमें संरेखण क्लैंप, परिधि वेल्ड, स्वचालित अल्ट्रासोनिक परीक्षण और फिर फ़ील्ड संयुक्त आस्तीन को समायोजित करना होता है। यदि परियोजना एक अलग वेल्डिंग या परीक्षण प्रणाली का उपयोग करती है, तो कोटिंग से पहले कटबैक से सहमत हों - बाद में कोटिंग किनारे को फिर से काम करना मुश्किल है और कोटिंग को नुकसान पहुंचाता है।



क्या पाइप के लिए मिल परीक्षण प्रमाणपत्र कोटिंग को कवर करता है?

नहीं, एपीआई 5एल या आईएसओ 3183 को जारी किया गया प्रमाणपत्र स्टील उत्पाद, इसकी रसायन विज्ञान, इसके यांत्रिक गुणों और इसके आयामी निरीक्षण की पुष्टि करता है। बाहरी कोटिंग DIN 30670-1, ISO 21809-1, GB/T 23257 या CSA Z245.21 के तहत एक अलग अनुरूपता आवश्यकता है, और इसके स्वयं के रिकॉर्ड की आवश्यकता है: कोटिंग सामग्री बैच प्रमाणपत्र, कोटिंग प्रक्रिया विनिर्देश, एक निरीक्षण और परीक्षण योजना, मोटाई रीडिंग, छील और कैथोडिक विघटन परिणाम और अवकाश परीक्षण रिपोर्ट। एक आदेश जो केवल "एपीआई 5एल 3एलपीई पाइप" कहता है, अधूरा है।



क्या पीने योग्य पानी के लिए 3PE SSAW पाइप का उपयोग किया जा सकता है?

हाँ, दो शर्तों के अधीन। 3PE कोटिंग केवल पाइप के बाहरी हिस्से की रक्षा करती है, इसलिए आंतरिक सतह को अभी भी अलग से संबोधित करना पड़ता है, आमतौर पर सीमेंट मोर्टार अस्तर या पीने योग्य पानी के लिए स्वीकृत एपॉक्सी अस्तर के साथ। और कोटिंग सामग्री स्वयं संबंधित जल प्राधिकरण को स्वीकार्य होनी चाहिए। बड़े व्यास वाले SSAW पाइप के लिए जल संचरण सबसे बड़े अनुप्रयोगों में से एक है, आमतौर पर बाहर 3PE और अंदर सीमेंट मोर्टार अस्तर होता है।
