एपीआई 5CT L80-13Cr केसिंग पाइप
L80-13Crमुख्य मिश्र धातु तत्व के रूप में क्रोमियम (सीआर) का उपयोग करता है, और इसके यांत्रिक गुणों को एल80 और सुपर 13सीआर110 ग्रेड प्राप्त करने के लिए गर्मी उपचार प्रक्रियाओं के माध्यम से समायोजित किया जा सकता है। CO₂-युक्त तेल और गैस वातावरण में, इसकी संक्षारण दर सामान्य की तुलना में केवल 1/30 से 1/300 हैN80Qस्टील, उत्कृष्ट संक्षारण प्रतिरोध का प्रदर्शन करता है। इसमें समुद्री जल संक्षारण प्रतिरोध भी है, जो इसे अपतटीय तेल और गैस निष्कर्षण के लिए उपयुक्त बनाता है।
एपीआई 5CT L80-13Cr केसिंग स्टील पाइप कलर बैंड टेबल की पहचान
क्षेत्र में इस उच्च - मूल्य मिश्र धातु पाइप को अलग करने के लिए, एपीआई 5CT एक अद्वितीय रंग कोडिंग प्रणाली निर्दिष्ट करता है:
| श्रेणी | बॉडी बैंड का रंग | युग्मन रंग |
| L80-13Cr | 1 लाल + 1 भूरा बैंड | संपूर्ण युग्मन 1 भूरी धारी के साथ लाल |
एपीआई 5CT L80-13Cr आवरण ट्यूबिंग रासायनिक संरचना (%)
13Cr का संक्षारण प्रतिरोध पूरी तरह से इसकी उच्च क्रोमियम सामग्री से प्राप्त होता है।
| तत्व | C | एम.एन. | P | S | सी | करोड़ | नी | घन |
| सामग्री (%) | 0.22 से कम या उसके बराबर | 0.25 - 1.00 | 0.020 से कम या उसके बराबर | 0.010 से कम या उसके बराबर | 1.00 से कम या उसके बराबर | 12.0 - 14.0 | 0.50 से कम या उसके बराबर | 0.25 से कम या उसके बराबर |
एपीआई 5CT L80-13Cr सीमलेस तेल पाइप यांत्रिक गुण
| संपत्ति | मांग |
| नम्य होने की क्षमता | 552 - 655 एमपीए (80 - 95 केएसआई) |
| तन्यता ताकत | 655 एमपीए (95 केएसआई) से अधिक या उसके बराबर |
| अधिकतम कठोरता | 23 एचआरसी से कम या उसके बराबर |
| न्यूनतम. बढ़ाव | प्रति नमूना क्षेत्र एपीआई फॉर्मूला के आधार पर गणना की गई |
API 5CT L80-13Cr तेल और गैस केसिंग पाइप विनिर्माण प्रकार
13Cr की धातुकर्म विशेषताओं के कारण, विनिर्माण प्रक्रिया को सख्ती से नियंत्रित किया जाता है:
निर्बाध (एसएमएल):API 5CT आदेश देता है कि L80-13Cr का निर्माण एक निर्बाध प्रक्रिया का उपयोग करके किया जाना चाहिए।
कोई वेल्डिंग नहीं:इलेक्ट्रिक रेजिस्टेंस वेल्डिंग (ईआरडब्ल्यू) और अन्य वेल्डिंग विधियां सख्ती से प्रतिबंधित हैं क्योंकि वेल्ड क्षेत्र संक्षारक वातावरण में प्रदर्शन में गिरावट के लिए अतिसंवेदनशील है।
L80-13Cr पाइपों के लिए ताप उपचार विधियाँ
आवश्यक मार्टेंसिटिक संरचना और संक्षारण प्रतिरोध प्राप्त करने के लिए ताप उपचार महत्वपूर्ण है:
शमन एवं गुस्सा (क्यू एंड टी):पाइपों को पूरी लंबाई में शमन और तड़के से गुजरना होगा।
उद्देश्य:एक समान टेम्पर्ड मार्टेंसाइट संरचना का उत्पादन करने के लिए, यह सुनिश्चित करना कि सामग्री भंगुरता को रोकने के लिए कठोरता को एक विशिष्ट सीमा के भीतर रखते हुए 80 केएसआई उपज शक्ति प्राप्त करती है।
API 5CT L80-13Cr OCTG आवरण आयाम और सहनशीलता तालिका
| पैरामीटर | सहनशीलता की आवश्यकता |
| बाहरी व्यास (ओडी) |
इससे अधिक या इसके बराबर, इससे अधिक या इसके बराबर 4.5": +1.00% / -0.50%; <4.5": ± 0.79मिमी |
| दीवार की मोटाई (डब्ल्यूटी) | न्यूनतम87.5%नाममात्र का (-12.5%) |
| वज़न | एकल जोड़: +6.5% / -3.5%; लोड: -1.75% |
| सीधा | पूर्ण विचलन इससे कम या इसके बराबर से कम या इसके बराबर लंबाई का 0.2% |
| अभिप्राय | मानक एपीआई ड्रिफ्ट मैंड्रेल पास करना होगा |
एपीआई 5CT L80-13Cr पेट्रोलियम केसिंग पाइप कनेक्शन प्रकार, सिरे और कपलिंग
चूँकि 13Cr का उपयोग अक्सर उच्च दबाव वाले गैस कुओं में किया जाता है, इसलिए कनेक्शन का चुनाव महत्वपूर्ण है:
अंत प्रकार:सादा अंत (पीई), थ्रेडेड और युग्मित (टी एंड सी)।
मानक एपीआई थ्रेड:बीटीसी (बट्रेस थ्रेड), एलटीसी (लंबा गोल धागा)।
प्रीमियम कनेक्शन:गैस -तंगप्रीमियम कनेक्शनउच्च दबाव वाले CO2 वातावरण में शून्य रिसाव सुनिश्चित करने के लिए 13Cr परियोजनाओं में बहुत आम हैं।
युग्मन उपचार:रोकथाम के लिए अक्सर फॉस्फेटिंग या विशेष घर्षणरोधी कोटिंग शामिल होती हैदुखद, जिसके निर्माण के दौरान स्टेनलेस स्टील का अत्यधिक खतरा होता है।
L80-13Cr आवरण और ट्यूबिंग के लिए निरीक्षण
चूँकि 13Cr का उपयोग महत्वपूर्ण कुओं में किया जाता है, इसलिए निरीक्षण आवश्यकताएँ कार्बन स्टील की तुलना में अधिक कठोर हैं:
पूर्ण-लंबाई अल्ट्रासोनिक परीक्षण (यूटी):पाइप बॉडी में आंतरिक और बाहरी दोषों का पता लगाने के लिए।
विद्युत चुम्बकीय निरीक्षण (ईएमआई):सतह की दरारों का पता लगाने में सहायता के लिए।
कठोरता परीक्षण:यह सुनिश्चित करने के लिए एक अनिवार्य आवश्यकता है कि कठोरता एपीआई सीमा के भीतर रहे (हाइड्रोजन प्रेरित क्रैकिंग को रोकना)।
हाइड्रोस्टेटिक परीक्षण:दबाव अखंडता और सीलिंग क्षमता को सत्यापित करने के लिए।
बहाव परीक्षण:यह सुनिश्चित करने के लिए कि डाउनहोल टूल के लिए आंतरिक व्यास स्पष्ट है।
मेटलोग्राफिक विश्लेषण:यह सत्यापित करने के लिए कि माइक्रोस्ट्रक्चर पूरी तरह से टेम्पर्ड मार्टेंसाइट है।
एपीआई 5CT L80-13Cr ऑयल वेल ड्रिलिंग केसिंग पाइप परीक्षण और निरीक्षण

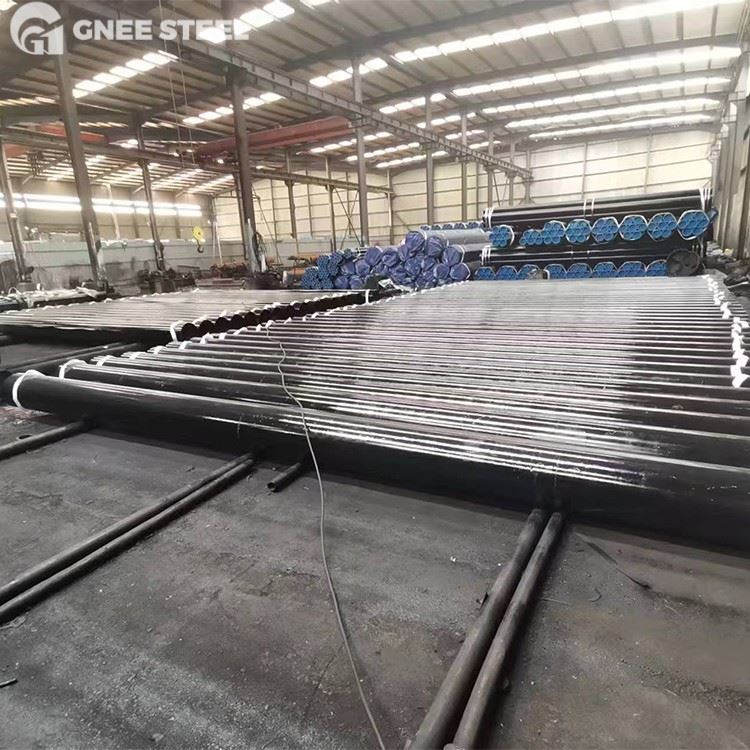

API 5CT L80-13Cr केसिंग पाइप फैक्ट्री
अक्सर पूछे जाने वाले प्रश्न
13cr L80 सामग्री क्या है?
एपीआई 5CT L80-13Crएक मार्टेंसिटिक स्टेनलेस स्टील आवरण और ट्यूबिंग है जिसमें लगभग 13% क्रोमियम होता है, जिसे विशेष रूप से कार्बन डाइऑक्साइड (सीओ2) जंग का विरोध करने के लिए इंजीनियर किया गया है, जिसे आमतौर पर "स्वीट सर्विस" कहा जाता है। शमन और टेम्पर्ड सीमलेस पाइप के रूप में संसाधित, यह 23 एचआरसी की सख्त कठोरता सीमा को बनाए रखते हुए 80 केएसआई की उपज शक्ति प्रदान करता है, जो उच्च - CO2 में मानक कार्बन स्टील को बदलने के लिए सबसे अधिक लागत प्रभावी समाधान प्रदान करता है।जीवन काल को अच्छी तरह बढ़ाने के लिए वातावरण। हालाँकि, यह मुख्य रूप से मीठी सेवा के लिए है और हाइड्रोजन सल्फाइड की उच्च सांद्रता वाली कठोर खट्टी सेवा स्थितियों के लिए उपयुक्त नहीं है ( H2S ).
L80-13Cr पाइप की उपज शक्ति क्या है?
API 5CT L80-13Cr पाइप की उपज शक्ति इस प्रकार परिभाषित की गई है:
न्यूनतम उपज क्षमता:80,000 पीएसआई (552 एमपीए)
अधिकतम उपज क्षमता:95,000 पीएसआई (655 एमपीए)
