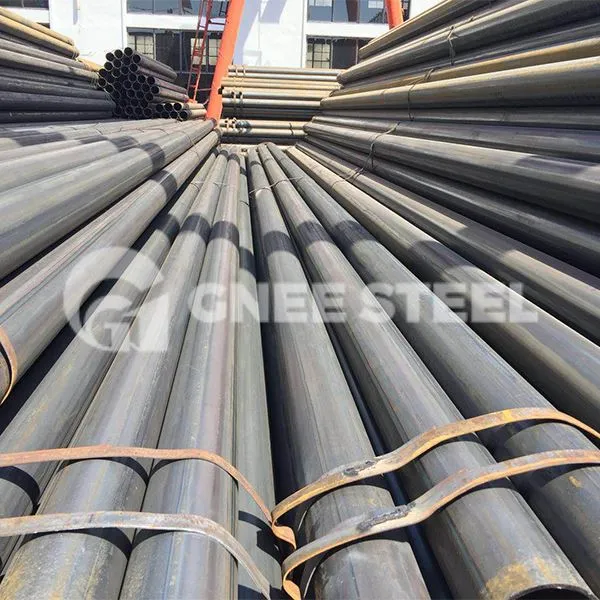

A691 CM70 EFW इलेक्ट्रिक फ्यूजन वेल्डेड पाइप

A691 Cm70 EFW Electric Fusion Welded Pipe
A691 Cm70 Electric-Fusion-Welded for High-Pressure Service at High Temperatures
A691 Cm70 Chrome Moly Welded Pipe
A691 Cm70 Alloy Welded Steel Pipe

A691 CM70 EFW इलेक्ट्रिक फ्यूजन वेल्डेड पाइप

A691 CM70 इलेक्ट्रिक फ्यूजन वेल्डेड पाइप एक सीधा सीम इलेक्ट्रिक फ्यूजन वेल्डेड पाइप है जो अमेरिकी मानक (ASTM A691) का अनुपालन करता है। इसका उपयोग मुख्य रूप से उच्च दबाव और उच्च तापमान की स्थिति में बिजली और रासायनिक उद्योग के क्षेत्र में किया जाता है।

जांच भेजें

अब बात करो

उत्पाद का परिचय

A691 CM70 EFW पाइप विवरण

‌A691 CM70‌ EFW वेल्डेड पाइप क्रोमियम के लिए कोड है - मोलिब्डेनम मिश्र धातु स्टील पाइप के तहत अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स (एएसटीएम) मानक, उच्च दबाव और उच्च तापमान स्थितियों के लिए डिज़ाइन किया गया है।

‌ मैटरियल कंपोजिशन: क्रोमियम (सीआर) सामग्री 1.25%-1.5%, मोलिब्डेनम (एमओ) सामग्री 0.45%-0.65%, कार्बन, मैंगनीज और अन्य तत्वों द्वारा पूरक गर्मी प्रतिरोध और संक्षारण प्रतिरोध को बढ़ाने के लिए।
‌

ग्रेड पहचान::
‌CM70‌ सामग्री ग्रेड का प्रतिनिधित्व करता है (सेमी क्रोमियम - मोलिब्डेनम स्टील का प्रतिनिधित्व करता है, 70 शक्ति ग्रेड है);
‌ Suffix (जैसे CL22) ‌ गर्मी उपचार और निरीक्षण स्तर को इंगित करता है (उदाहरण के लिए, CL22 को -29 डिग्री कम तापमान प्रभाव क्रूरता की आवश्यकता होती है) ‌।
‌Manufacturing Process‌: दोनों पक्षों पर पूर्ण पैठ वेल्ड्स सुनिश्चित करने के लिए ‌electric संलयन वेल्डिंग (EFW) ‌ तकनीक, जिसमें जलमग्न आर्क वेल्डिंग (SAW) या उच्च आवृत्ति वेल्डिंग (HFW) शामिल हैं।

विनिर्माण प्रक्रिया की प्रमुख प्रौद्योगिकियां

कच्चे माल नियंत्रण

दबाव पोत ग्रेड स्टील प्लेटों का उपयोग किया जाता है, और सल्फर और फॉस्फोरस सामग्री कड़ाई से सीमित है (0.010%से कम या बराबर, पी से कम या 0.025%के बराबर या बराबर)।

गठन और वेल्डिंग

शीट गठन: JCOE (प्रगतिशील झुकने) या UOE (मोल्डिंग) प्रक्रिया, गोलाई की सटीकता ± 0.5 मिमी;
वेल्डिंग प्रक्रिया: डबल वायर जलमग्न आर्क वेल्डिंग (SAWL), तनाव को खत्म करने के लिए वेल्डिंग के बाद ऑनलाइन गर्मी उपचार।

पोस्ट - प्रसंस्करण और परीक्षण

हीट ट्रीटमेंट: सामान्य करना (920 डिग्री) 10 डिग्री) + टेम्परिंग (680-720 डिग्री), होल्डिंग टाइम की गणना दीवार की मोटाई के अनुसार की जाती है;
गैर - विनाशकारी परीक्षण: 100% रेडियोग्राफिक परीक्षण (आरटी) और अल्ट्रासोनिक परीक्षण (यूटी), पानी का दबाव परीक्षण डिजाइन दबाव से 1.5 गुना तक परीक्षण।

A691 CM70 EFW पाइप विनिर्देशन

प्रोडक्ट का नाम		A691 CM70 EFW पाइप
आयुध डिपो		405 मिमी से अधिक या बराबर
मोटाई		2 मिमी ~ 75 मिमी
एकक लंबाई		3m, 5.8m, 6m, 11.8m, 12m, 13.5m या ग्राहकों के अनुरोध के अनुसार
सामग्री		1cr, 3cr, 5cr, 9cr, 91, आदि।
सतह		ग्राहकों के अनुरोध के अनुसार नंगे सतह, वार्निश पेंटिंग, गैल्वनाइजिंग, अन्य पेंटिंग
पैकिंग		स्टील स्ट्रिप के साथ या ढीले में बंडलों में, गैर - बुने हुए कपड़े पैकिंग या ग्राहकों के अनुरोध के अनुसार
आवेदन		सिविल इंजीनियरिंग, आर्किटेक्चर, स्टील टावर्स, शिपयार्ड, मचान, स्ट्रट्स, भूस्खलन और अन्य संरचनाओं के दमन के लिए ढेर
