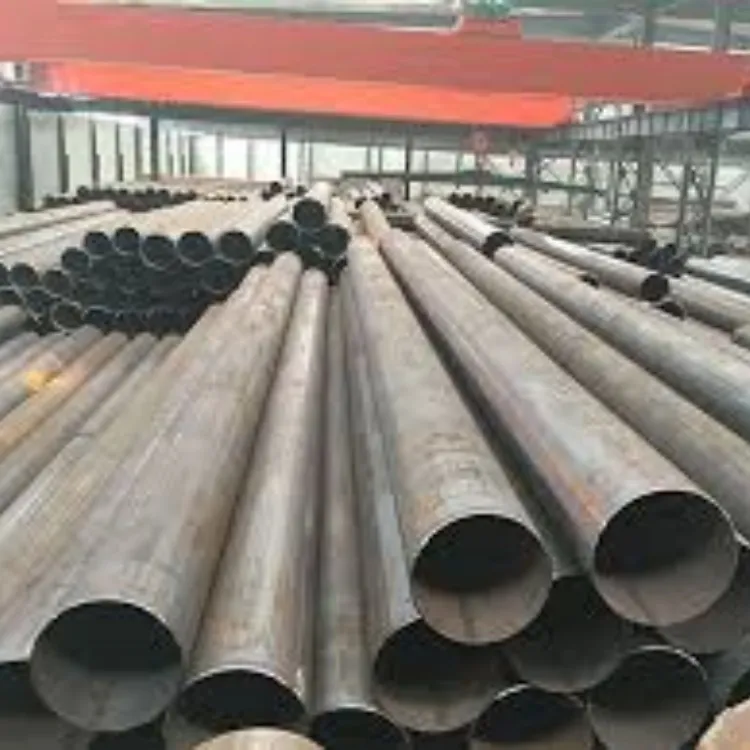

एपीआई 5L X80 स्ट्रेट सीम सबमर्ज्ड आर्क वेल्डेड पाइप
उत्पाद परिचय
API 5L
बाहरी व्यास: आमतौर पर Φ508 मिमी ~ Φ1626 मिमी (20 इंच ~ 64 इंच), या इससे भी बड़ा।
दीवार की मोटाई: आमतौर पर पाइप डिजाइन दबाव के आधार पर 10 मिमी से 40 मिमी तक होती है।
पैरामीटर तालिका
आधारभूत रासायनिक संरचना (गलाने का विश्लेषण)
| तत्व | मानक अधिकतम मूल्य (%) निर्दिष्ट करता है |
|---|---|
| C | 0.12 से कम या इसके बराबर |
| एम.एन. | 1.85 से कम या बराबर |
| P | 0.025 से कम या उसके बराबर |
| S | 0.015 से कम या उसके बराबर |
| सी | 0.45 से कम या उसके बराबर |
सूक्ष्ममिश्र धातु तत्व (गलाने का विश्लेषण)
| तत्व | मानक अधिकतम मूल्य (%) निर्दिष्ट करता है |
|---|---|
| नायब | 0.06 से कम या उसके बराबर |
| V | 0.10 से कम या उसके बराबर |
| ती | 0.06 से कम या उसके बराबर |
| करोड़ | 0.50 से कम या उसके बराबर |
| घन | 0.50 से कम या उसके बराबर |
| एमओ | 0.35 से कम या उसके बराबर |
| नी | 1.00 से कम या उसके बराबर |
| B | 0.0006 से कम या उसके बराबर |
विनिर्माण प्रक्रिया अवलोकन
स्टील प्लेट निरीक्षण: आधार सामग्री दोष मुक्त है यह सुनिश्चित करने के लिए पाइप निर्माण के लिए उपयोग की जाने वाली मोटी प्लेटों पर 100% अल्ट्रासोनिक परीक्षण किया जाता है।
एज मिलिंग: वेल्डिंग की गुणवत्ता सुनिश्चित करने के लिए स्टील प्लेटों के किनारों को विशिष्ट बेवल आकार में मिलाया जाता है।
पहले से झुकना और जेसीओ/सीयू बनाना: स्टील प्लेटों के किनारों को पहले से मोड़ा जाता है, फिर एक बड़ी प्रेस का उपयोग करके धीरे-धीरे "J" और "C" आकार में बनाया जाता है, अंत में "O" आकार में दबाया जाता है।
पूर्व {{0}वेल्डिंग: पाइप के आकार को ठीक करने के लिए पोजिशनिंग पूर्व {{1}वेल्डिंग गैस {{2}परिरक्षित वेल्डिंग का उपयोग करके की जाती है।
आंतरिक और बाहरी जलमग्न आर्क वेल्डिंग: जलमग्न आर्क वेल्डिंग एक बार पाइप के अंदर और एक बार बाहर की तरफ की जाती है। फ्लक्स कवरेज के तहत चाप की गर्मी केंद्रित होती है, जिसके परिणामस्वरूप उच्च गुणवत्ता वाले वेल्ड और अच्छे गठन होते हैं।
व्यास विस्तार: वेल्डेड स्टील पाइप यांत्रिक या हाइड्रोलिक व्यास विस्तार से गुजरता है, जो एक महत्वपूर्ण कदम है। यह: पाइप बनाने और वेल्डिंग के बाद बचे हुए तनाव को खत्म कर सकता है; स्टील पाइप की गोलाई और सीधेपन में सुधार; और संभावित दोषों को उजागर करने के लिए वेल्ड और आधार सामग्री के लिए "प्री-प्रूफ़" परीक्षण प्रदान करें।
हीट ट्रीटमेंट: उच्च शक्ति और उच्च क्रूरता के इष्टतम संयोजन को प्राप्त करने के लिए, X80 स्टील पाइप आमतौर पर शमन और टेम्पर्ड अवस्था में वितरित किए जाते हैं, अर्थात, शमन + तड़का।
गैर-विनाशकारी परीक्षण:
वेल्ड का 100% अल्ट्रासोनिक परीक्षण
वेल्ड या औद्योगिक टेलीविजन निरीक्षण का 100% एक्स-रे निरीक्षण
पाइप सिरों का चुंबकीय कण/मर्मज्ञ प्रवेशक परीक्षण (परिधीय वेल्ड के बेवल क्षेत्र के निरीक्षण के लिए)
हाइड्रोस्टैटिक दबाव परीक्षण: प्रत्येक स्टील पाइप पर एक दबाव परीक्षण किया जाता है, जिसमें परीक्षण दबाव मानक निर्दिष्ट मूल्य से कम नहीं होता है।
संक्षारण संरक्षण कोटिंग: अनुरोध पर, स्टील पाइप की बाहरी दीवार पर एक एंटी-संक्षारण कोटिंग (जैसे FBE/3LPE) लगाई जाती है, और आंतरिक दीवार पर एक ड्रैग-कम करने वाली कोटिंग लगाई जाती है।
के बारे मेंहमाराकंपनी
एक पेशेवर स्टील उत्पाद निर्यातक के रूप में, जीएनईई स्टील के मुख्य व्यवसायों में से एक वैश्विक ग्राहकों को स्टील पाइप उत्पाद प्रदान करना है जो एपीआई 5एल मानकों को पूरा करते हैं। हमारे X80 सीधे सीम जलमग्न आर्क वेल्डेड पाइप उच्च {{3}दबाव, बड़े{4}व्यास, लंबी दूरी की तेल और गैस पाइपलाइनों की जरूरतों को पूरी तरह से पूरा करते हैं। हम न केवल उच्च गुणवत्ता वाले स्टील के आपूर्तिकर्ता हैं, बल्कि आपकी ऊर्जा अवसंरचना परियोजनाओं के लिए एक विश्वसनीय भागीदार भी हैं। पेशेवर अंतरराष्ट्रीय लॉजिस्टिक्स, शिपिंग, सीमा शुल्क निकासी और खरीद सेवाओं के साथ, हम आपकी परियोजनाओं के लिए कुशल वितरण और सुचारू प्रगति सुनिश्चित करने के लिए वन-स्टॉप सेवा प्रदान करते हैं।
