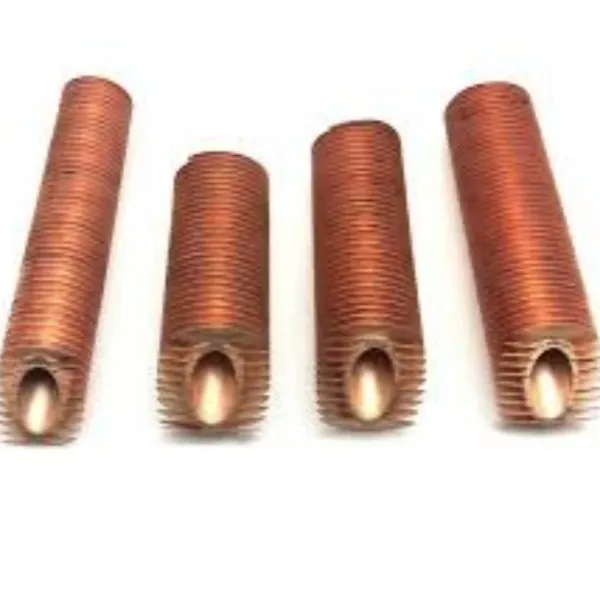

8 प्रकार की हीट एक्सचेंजर फिनन्ड ट्यूब

1. एल्फिन टेक्नोलॉजी

'एल्फ़िन' फ़िनड ट्यूबों का व्यापक रूप से हाइड्रो जनरेटर कूलर में उपयोग किया जाता है और स्नोई हाइड्रो, हाइड्रो तस्मानिया और ओरिजिन एनर्जी जैसे हाइड्रोइलेक्ट्रिक पावर स्टेशनों द्वारा उनके महत्वपूर्ण जनरेटर के लिए लंबे समय तक चलने वाली, विश्वसनीय शीतलन प्रदान करने के लिए चुना गया है।

2. बुलेट पंख

दिखने में एल्फिन फिनड ट्यूब के समान, बुलेट फिनड ट्यूब स्ट्रिप फिन को ट्यूब से जोड़ने का एक सामान्य और लागत प्रभावी तरीका है। इसे मैन्युअल रूप से पंखों को ट्यूब पर रखकर और ट्यूब की दीवार को पंख की ओर विस्तारित करने के लिए ट्यूब ('बुलेट') के माध्यम से 'बुलेट' को धक्का देकर या खींचकर, इसे जगह पर लॉक करके प्राप्त किया जाता है।

3. 'एल' पंख वाली ट्यूब

एक सामान्य प्रकार की फिनयुक्त ट्यूब 'एल' फिन है। क्रॉस-सेक्शनल दृश्य में बनने वाले अक्षर से इसका नाम लेते हुए, 'एल' फिन फिन और ट्यूब के बीच अधिकतम सतह संपर्क पर निर्भर करता है, जो बेस ट्यूब के चारों ओर सर्पिल फिन स्ट्रिप्स बनाने वाले तनाव द्वारा सुनिश्चित किया जाता है।
4. "एलएल" फिनन्ड ट्यूब

"एलएल" पंखों का निर्माण "एल" पंखों वाली ट्यूबों की तरह ही किया जाता है, जिसमें आधार ट्यूब के चारों ओर पूरी तरह से लपेटने के लिए पैरों को ओवरलैप किया जाता है, जिससे उन्हें उत्कृष्ट संक्षारण प्रतिरोध मिलता है। अधिकतम ऑपरेटिंग तापमान लगभग "एल" पंख के समान है। इस प्रकार का पंख आमतौर पर एल्यूमीनियम और तांबे से बना होता है। ओवरलैपिंग "एल" फिन डिज़ाइन में इंटरलॉकिंग पंख होते हैं जो आंदोलन और अलगाव को रोकने के लिए एक दूसरे के चारों ओर लपेटे जाते हैं। पंख पूरे ट्यूब की रक्षा करते हैं, और नाम उन अनुप्रयोगों के लिए उपयुक्त है जहां संक्षारण चिंता का विषय है।
5. "केएल" फिनन्ड ट्यूब

"केएल" पंखदार ट्यूबों को घुंघराले पंख वाले ट्यूब के रूप में भी जाना जाता है। पंखों को ट्यूब के चारों ओर लपेटा जाता है और पैरों को पूर्व-घुँघराले ट्यूब की बाहरी सतह में घुमाया जाता है और दोनों सिरों पर सुरक्षित किया जाता है। पंख एक धातु की पट्टी से बने होते हैं जिन्हें एल-पंख के समान सटीक रूप से नियंत्रित एल-आकार के पैर में मशीनीकृत किया जाता है, और फिर इसे एक कर्ल देने के लिए एक शंकु में घुमाया जाता है। ट्यूब की सतह को एक रोटरी उपकरण से घुमाया जाता है, और फिर फिन के पैर को बेस ट्यूब में घुमाया जाता है, जिससे गर्मी हस्तांतरण को अनुकूलित करने के लिए एक टाइट फिट प्रदान किया जाता है।
6. "जी" एंबेडेड फिन ट्यूब

एम्बेडेड फिन ट्यूबों की मुख्य डिजाइन विशेषता यह है कि पंखों को ट्यूब में काटे गए सर्पिल खांचे में डाला और वेल्ड किया जाता है। जी फिन्स का उपयोग उच्च तापमान पर किया जा सकता है और ये बहुत टिकाऊ होते हैं। एंबेडेड पंखों का उपयोग उच्च तापीय चक्र या उच्च तापमान में सबसे अच्छा किया जाता है और पंखों के किनारों को नियमित सफाई की आवश्यकता होती है। इस प्रकार के फिन की मुख्य सीमा खांचे को समायोजित करने के लिए कम से कम 1.65 मिमी की दीवार की मोटाई की आवश्यकता है। हालाँकि, "जी" पंख 400 डिग्री तक तापमान का सामना कर सकते हैं और बेहतर चालकता के लिए कार्बन स्टील पंखों के साथ जोड़ा जा सकता है।
7. एक्सट्रूडेड फिन ट्यूब

यह पंख प्रकार द्विधातु ट्यूबों से बना है, जिसमें एक एल्यूमीनियम बाहरी ट्यूब और लगभग किसी भी सामग्री की एक आंतरिक ट्यूब होती है। उत्कृष्ट गर्मी हस्तांतरण गुणों और लंबे जीवन के साथ एक अभिन्न पंख का उत्पादन करने के लिए बाहरी ट्यूब के बाहर लुढ़का हुआ सामग्री से पंखों का निर्माण किया जाता है। एक्सट्रूडेड पंख बेस ट्यूब के लिए उत्कृष्ट संक्षारण सुरक्षा प्रदान करते हैं और बाहरी तरल पदार्थों के किसी भी जोखिम को वस्तुतः बाहर कर देते हैं।

8. वायर फिन ट्यूब

वायर रिंग ट्यूब एक उच्च दक्षता वाली ट्यूब है जिसमें लम्बी तार रिंगों की एक श्रृंखला होती है जो ट्यूब की सतह को बढ़ाती है, ट्यूब की दीवार के चारों ओर सर्पिल रूप से लपेटी जाती है और रिंगों के आधार पर टाई तारों के साथ जगह पर रखी जाती है। तार के छल्ले और ट्यूब के बीच एक धातु बंधन बनाने के लिए रिंग और टाई तारों को ट्यूब की दीवार पर नरम रूप से मिलाया जाता है।
