हाई फ्लक्स ट्यूब|सिन्डर्ड हाई फ्लक्स ट्यूब|हाई फ्लक्स हीट एक्सचेंज ट्यूब

उत्पाद विवरण

हाई फ्लक्स ट्यूब क्या है?

हाई फ्लक्स ट्यूब एक प्रकार की हीट एक्सचेंजर ट्यूब हैं जिन्हें उच्च ताप अंतरण दर और उच्च द्रव वेग को संभालने के लिए डिज़ाइन किया गया है। इन ट्यूबों का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां बड़ी मात्रा में गर्मी को स्थानांतरित करने की आवश्यकता होती है, जैसे कि बिजली उत्पादन, पेट्रोकेमिकल प्रसंस्करण और अपशिष्ट गर्मी पुनर्प्राप्ति प्रणाली में।

उच्च फ्लक्स ट्यूबों की विशेषता उनके उच्च ताप स्थानांतरण गुणांक हैं, जो इस बात का माप है कि एक हीट एक्सचेंजर ट्यूब इसके माध्यम से बहने वाले तरल पदार्थों के बीच कितनी अच्छी तरह गर्मी स्थानांतरित कर सकती है। इन ट्यूबों को एक विशेष ज्यामिति के साथ डिज़ाइन किया गया है जो बढ़ती अशांति और तरल पदार्थों के मिश्रण की अनुमति देता है, जिसके परिणामस्वरूप उच्च गर्मी हस्तांतरण दर होती है।

उच्च प्रवाह ट्यूबों का उपयोग करने का एक प्रमुख लाभ उच्च द्रव वेग को संभालने की उनकी क्षमता है। इससे ऊष्मा अंतरण दर में वृद्धि और हीट एक्सचेंजर प्रणालियों में बेहतर दक्षता की अनुमति मिलती है। इसके अतिरिक्त, उच्च फ्लक्स ट्यूबों को अक्सर गंदगी और जंग के प्रति अधिक प्रतिरोधी बनाने के लिए डिज़ाइन किया जाता है, जो रखरखाव की आवश्यकताओं को कम कर सकता है और हीट एक्सचेंजर के जीवनकाल को बढ़ा सकता है।

विभिन्न प्रकार के उच्च फ्लक्स ट्यूब उपलब्ध हैं, प्रत्येक का अपना विशिष्ट डिज़ाइन और अनुप्रयोग है। कुछ सामान्य प्रकारों में शामिल हैं:

1. हेलिकल हाई फ्लक्स ट्यूब: इन ट्यूबों की विशेषता उनके हेलिकल पंखों से होती है, जो ट्यूब के सतह क्षेत्र को बढ़ाते हैं और गर्मी हस्तांतरण दक्षता में सुधार करते हैं।

2. उन्नत सतह क्षेत्र ट्यूब: इन ट्यूबों में उनकी विशेष ज्यामिति के कारण एक उन्नत सतह क्षेत्र होता है, जो द्रव अशांति और मिश्रण को बढ़ाने की अनुमति देता है।

3. आंतरिक रूप से उन्नत ट्यूब: इन ट्यूबों में एक उन्नत आंतरिक सतह क्षेत्र होता है, आमतौर पर टर्ब्युलेटर या अन्य आंतरिक ज्यामिति के उपयोग के माध्यम से जो द्रव मिश्रण और गर्मी हस्तांतरण में सुधार करता है।

कुल मिलाकर, विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में बड़ी मात्रा में गर्मी को स्थानांतरित करने के लिए उच्च प्रवाह ट्यूब एक बहुमुखी और प्रभावी समाधान हैं। उच्च द्रव वेग को संभालने, दूषण और संक्षारण का विरोध करने और उच्च गर्मी हस्तांतरण गुणांक प्रदान करने की उनकी क्षमता उन्हें कई हीट एक्सचेंजर प्रणालियों के लिए एक विश्वसनीय और लागत प्रभावी विकल्प बनाती है।

सिंटेड हाई फ्लक्स ट्यूबसाधारण हीट एक्सचेंज ट्यूब की सतह पर एक विशिष्ट संरचना के साथ एक अत्यधिक कुशल हीट एक्सचेंज ट्यूब है, जिसे पाउडर धातु विज्ञान विधि द्वारा सिंटर किया जाता है। सतह झरझरा परत के अवतल छेद एक दूसरे के साथ संचारित होते हैं, और उबलते गर्मी हस्तांतरण को स्पष्ट रूप से बढ़ाया जा सकता है, और गर्मी हस्तांतरण प्रभाव को 20 गुना से अधिक बढ़ाया जा सकता है। यह अब तक उच्चतम पाइप प्रकार के ताप हस्तांतरण तत्व के ताप हस्तांतरण गुणांक के लिए है, विशेष रूप से अल्केन्स, एल्केन्स, अल्कोहल, जैसे कि फ़्रीऑन माध्यम पर लागू होता है।

नंगे ट्यूब की तुलना में, पापयुक्त सतह छिद्रपूर्ण ट्यूब के निम्नलिखित फायदे हैं:

(1) यह उबलने वाली गर्मी को महत्वपूर्ण रूप से बढ़ा सकता है, गर्मी हस्तांतरण क्षेत्र को लगभग आधा कर सकता है, और बड़े एथिलीन और बड़े एरोमैटिक्स जैसे रासायनिक और पेट्रोकेमिकल संयंत्रों में व्यापक अनुप्रयोग संभावनाएं रखता है।

(2) उबलने के रखरखाव में बहुत छोटे अंतर में, कम स्वाद वाली ऊर्जा वसूली और कम तापमान पर उबलने वाली गर्मी हस्तांतरण का एक बड़ा मूल्य है, इसका उपयोग हीटिंग भाप के तापमान को कम करने के लिए किया जा सकता है।

(3) सामान्य पाइप की तुलना में क्रिटिकल हीट लोड 50% से अधिक है।

(4) अच्छे पैमाने पर निषेध प्रदर्शन है।

एक ओर, हाई फ्लक्स ट्यूब भाप की मांग को कम कर सकती है। दूसरी ओर, यह गर्मी हस्तांतरण क्षमता में सुधार कर सकता है। एक बड़ी गर्मी हस्तांतरण प्रणाली में, छोटे तापमान अंतर की आवश्यकता के कारण, आवश्यक रीबॉयलर की संख्या बहुत बड़ी होती है। हाई फ्लक्स ट्यूब के उपयोग से रीबॉयलर की मात्रा 3/4 कम हो सकती है, और तापमान अंतर ΔT केवल 5 डिग्री के लिए आवश्यक है। पारंपरिक नंगे ट्यूब को बदलने के लिए हाई फ्लक्स ट्यूब का उपयोग करके हम गर्मी हस्तांतरण बाधाओं को खत्म कर सकते हैं, बड़े गर्मी हस्तांतरण भार की आवश्यकता को पूरा कर सकते हैं और उत्पादन में उल्लेखनीय वृद्धि कर सकते हैं। साथ ही, मशीन की दक्षता बनाए रखते हुए, यह कम भाप दबाव का उपयोग करके लागत को कम कर सकता है।

केस-कठोर उत्पाद इस प्रकार हैं:

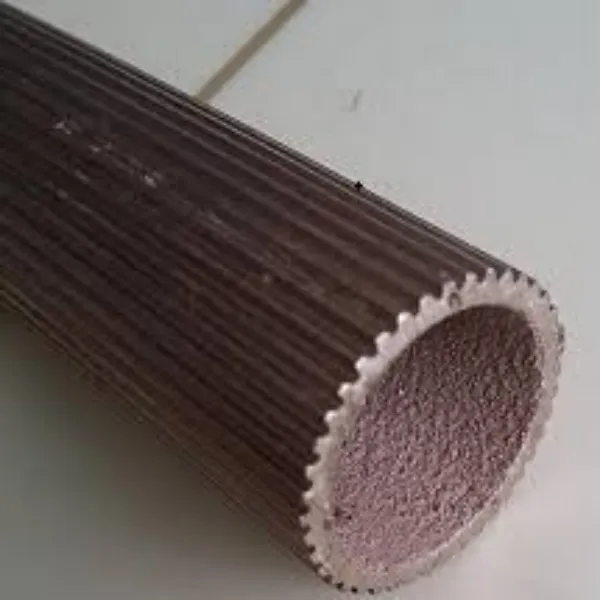

बाहरी सतह के लिए सिंटर्ड झरझरा कोटिंग/आंतरिक सतह के लिए कम पंख, बाहरी सतह के लिए कैनेल्योर/आंतरिक सतह के लिए सिंटर्ड झरझरा कोटिंग, बाहरी सतह के लिए सॉटूथ सतह/आंतरिक सतह के लिए सिंटर्ड झरझरा कोटिंग, बाहरी सतह के लिए पंख/ भीतरी सतह के लिए पापयुक्त झरझरा लेप।

1.1 हाई फ्लक्स ट्यूब की सामग्री और आकार

सामग्री: कार्बन स्टील, एल्यूमीनियम, इत्यादि।

आकार: बाहरी व्यास 15-40मिमी, लंबाई 500-12000मिमी

सामान्य स्थिति में, हाई फ्लक्स ट्यूब के मध्य भाग को मजबूत किया जाता है। समतल सिरे चिकने होते हैं, इसलिए इसे पहनना और फैलाना आसान होता है। उच्च फ्लक्स ट्यूब ग्राहकों की आवश्यकता के अनुसार OEM कर सकता है। उत्पाद लकड़ी के बक्सों में पैक किए जाते हैं।

1.2 उच्च फ्लक्स हीट एक्सचेंजर्स का लागू माध्यम

एथिलीन ग्लाइकॉल, डायथिलीन ग्लाइकॉल, एथिलीन ट्राइक्लोराइड, ईथेन, प्रोपलीन, एथिल अल्कोहल।

1.3 उच्च फ्लक्स हीट एक्सचेंजर्स के अनुप्रयोग

उच्च फ्लक्स हीट एक्सचेंजर का उपयोग चरण परिवर्तन उपकरण, जैसे कार्बोरेटर, बाष्पीकरणकर्ता, कंडेनसर और रीबॉयलर इत्यादि में किया जा सकता है। विशिष्ट होने के लिए, जैसे एथिलीन कार्बोरेटर, ओवरहेड कंडेनसर और एथिलीन पृथक्करण उपकरण का रीबॉयलर, एथिलीन ग्लाइकोल वाष्पीकरण का संयोजन संयंत्र और सुगंधित, वायु पृथक्करण इकाई का मुख्य कंडेनसर-बाष्पीकरणकर्ता। साथ ही प्राकृतिक गैस द्रवीकरण, क्रायोजेनिक प्रशीतन, वायु पृथक्करण और समुद्री जल अलवणीकरण आदि।

1)तेल शोधन और पेट्रोकेमिकल प्रतिष्ठान

जैसे ओवरहेड कंडेनसर और एथिलीन सेपरेशन डिवाइस का रीबॉयलर, एथिलीन कार्बोरेटर, कैटेलिटिक स्लरी ऑयल इवेपोरेटर, इथेनॉल इवेपोरेटर और एथिलीन ग्लाइकॉल इवेपोरेटर, आदि। यह 80% से अधिक गर्मी हस्तांतरण क्षेत्र को कम कर सकता है, और रेफ्रिजरेटर हॉर्स पावर को भी कम कर सकता है। दीर्घकालिक संचालन प्रक्रिया में, बढ़ी हुई उबलती गर्मी हस्तांतरण के साथ छिद्रपूर्ण सतह बहुत स्थिर होती है, और कोई कोकिंग या स्केलिंग घटना नहीं होती है। साथ ही यह ऊष्मा माध्यम की खपत को बहुत कम कर सकता है, यहाँ तक कि ऊष्मा माध्यम के तापमान को भी कम कर सकता है।

2)प्राकृतिक गैस शोधन और पृथक्करण उपकरण

उदाहरण के लिए, क्रायोजेनिक वायु पृथक्करण संयंत्र के रीबॉयलर कंडेनसर में। एक ओर, यह वाष्पीकरण की प्रारंभिक लागत को कम कर सकता है - संघनक (ठंडा करना) हीट एक्सचेंजर (गर्मी हस्तांतरण सतह को कम करना); दूसरी ओर, काम के तापमान में छोटे अंतर के कारण, यह बिजली की खपत को कम कर सकता है।

3) समुद्री जल का अलवणीकरण और अपशिष्ट ऊष्मा का उपयोग

1.4 उच्च फ्लक्स हीट एक्सचेंजर अर्थव्यवस्था का विश्लेषण

मेगाटन एथिलीन उपकरण का एक सेट बनाने के लिए, कुल निवेश आमतौर पर 20 बिलियन आरएमबी से ऊपर है, इतिहास के आंकड़ों के अनुसार, हीट एक्सचेंजर्स की लागत कुल निवेश का लगभग 30% है, प्रत्येक बड़े एथिलीन प्रोजेक्ट में हीट एक्सचेंजर्स की लागत लगभग 30% तक पहुंच जाएगी। 7 अरब आरएमबी. लेकिन चूंकि चीन की ऊर्जा उपयोग दक्षता केवल 34% है, जो 20 साल पहले विकसित देशों के बराबर है, जो अब उनसे दस प्रतिशत कम है। कम तापमान अंतर और कम गर्मी हस्तांतरण सतह में एक उच्च कुशल हीट एक्सचेंजर विकसित करना औद्योगिक ऊर्जा बचत विकास से सीधे संबंधित पहला कदम हो सकता है। उच्च फ्लक्स ट्यूब और उच्च दक्षता वाले हीट एक्सचेंजर्स का उपयोग करना सबसे कुशल है, और ऊर्जा की उपयोग दक्षता में सुधार करने का सबसे किफायती साधन भी है।

वर्तमान में चीन में हाई फ्लक्स ट्यूब की मांग तेजी से बढ़ रही है, एथिलीन उद्योग और अन्य क्षेत्रों में, हाई फ्लक्स ट्यूब और उच्च दक्षता वाले हीट एक्सचेंजर्स के पास व्यापक अनुप्रयोग संभावनाएं हैं, इस प्रकार इसकी बाजार में बड़ी मांग है। संयुक्त राज्य अमेरिका, जापान और जर्मनी में बहुत सारे उच्च कुशल ताप हस्तांतरण ट्यूब हैं, लेकिन तकनीक अभी भी चीन के लिए एक रहस्य है, इसलिए घरेलू एथिलीन उद्योग को आयातित उच्च प्रवाह ट्यूबों का उपयोग करने के लिए मजबूर होना पड़ा।

हमारी कंपनी द्वारा विकसित उच्च प्रवाह ट्यूब गर्मी हस्तांतरण सतह और पारंपरिक हीट एक्सचेंजर्स के आकार (लगभग 80%) को कम कर सकते हैं, बड़ी परियोजनाओं में हीट एक्सचेंजर्स की मात्रा को भी कम कर सकते हैं और पाइपिंग में कटौती कर सकते हैं, नींव निर्माण और विमान लैंडिंग लागत को नियंत्रित कर सकते हैं। मौजूदा संयंत्र में हीट एक्सचेंजर्स के ट्यूब बंडल को प्रतिस्थापित करके, मूल हेड, शेल, पाइपिंग आदि को फिर से उपयोग किया जा सकता है।
