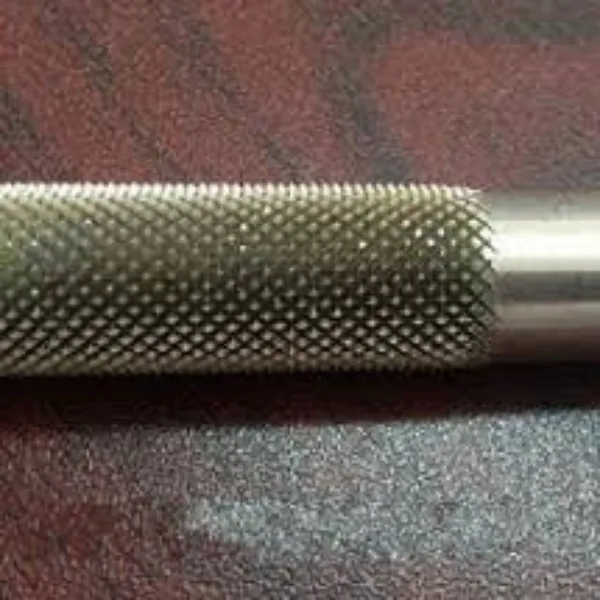

घुंघराले इंटीग्रल लो फिनड कॉपर ट्यूबिंग

नुर्ड लो फिनड ट्यूब क्या है?

घुँघरूदार कम पंख वाली ट्यूब एक प्रकार की हीट एक्सचेंजर ट्यूब को संदर्भित करती है जिसमें सतह पर घुँघरू और निचले पंख होते हैं। नूरलिंग एक विनिर्माण प्रक्रिया है जहां बेहतर पकड़ प्रदान करने या गर्मी हस्तांतरण को बढ़ाने के लिए सतह पर छोटी लकीरें या खांचे का एक पैटर्न जोड़ा जाता है।

नुकीली कम पंखों वाली ट्यूब निर्माण प्रक्रिया:

पंखों को एक पास रोलर द्वारा सादे ट्यूबों की बाहरी दीवार से बाहर निकाला जाता है। ट्यूब और पंख एक ही टुकड़े वाली ट्यूब में हैं। हम इसे "एन" प्रकार की फिन ट्यूब कहते हैं।

घुंघराले कम पंखों वाली ट्यूबों के मामले में, घुंघराले प्रक्रिया को ट्यूब की बाहरी सतह पर लागू किया जाता है। नर्लिंग का उद्देश्य ट्यूब के सतह क्षेत्र को बढ़ाना है, जो गर्मी हस्तांतरण दक्षता को बढ़ाता है। घुमावदार पैटर्न ट्यूब के माध्यम से बहने वाले तरल पदार्थ में अशांति पैदा करता है, जिससे तरल पदार्थ और ट्यूब की सतह के बीच गर्मी विनिमय में सुधार होता है।

शब्द "लो फिनड" ट्यूब पर प्रयुक्त पंखों के प्रकार को संदर्भित करता है। कम पंख आमतौर पर छोटे होते हैं और उच्च पंखों की तुलना में पंख का घनत्व कम होता है। कम फिन घनत्व बेहतर द्रव प्रवाह की अनुमति देता है और हीट एक्सचेंजर में दबाव ड्रॉप को कम करता है।

घुंघराले कम पंखों वाली ट्यूब सामग्री:

कार्बन स्टील, लो-अलॉय स्टील्स, स्टेनलेस स्टील, कॉपर-निकल मिश्र धातु ट्यूब एएसटीएम बी111: कॉपर और कॉपर-अलॉय सीमलेस कंडेनसर ट्यूब और फेरूल स्टॉक C70600 / C71500 / C12200 / C12100 / C68700 C70600 BFe के बराबर है10-1-1 ; C71500 BFe30-1-1, एल्यूमीनियम कांस्य, निकल मिश्र धातु, टाइटेनियम आदि के बराबर है

नुकीले कम पंख वाले ट्यूब अनुप्रयोग

घुंघराले कम पंखों वाली ट्यूबों का उपयोग आमतौर पर विभिन्न गर्मी हस्तांतरण अनुप्रयोगों में किया जाता है, जैसे एयर कंडीशनिंग, प्रशीतन, और गर्मी वसूली प्रणाली, हीटिंग सिस्टम; वेंटिलेशन सिस्टम; प्रशीतन और जलवायु नियंत्रण प्रणाली; मैकेनिकल इंजीनियरिंग; मोटर वाहन विनिर्माण; रसायन और पर्ट्रोकेमिकल और पावर प्लांट प्रौद्योगिकी। वे विशेष रूप से उन अनुप्रयोगों में उपयोगी होते हैं जहां कॉम्पैक्ट हीट एक्सचेंजर्स की आवश्यकता होती है, क्योंकि वे सीमित स्थान के भीतर गर्मी हस्तांतरण के लिए एक बड़ा सतह क्षेत्र प्रदान करते हैं।

घुंघराले कम पंख वाले ट्यूब विशिष्ट दायरे:

लो फिन ट्यूब (एन फिन्स) के विनिर्देश

फिनिंग सुविधा: 10 फिनिंग मशीनें;

3000 मीटर तक दैनिक क्षमता; ट्यूब ओडी: 12.7 मिमी ~ 25.4 मिमी

ट्यूब की लंबाई: अधिकतम 18 मीटर।

पंख की ऊंचाई: 1.2 मिमी ~2.77 मिमी

पंख की मोटाई: लगभग। 0.3मिमी

फिन पिच: 30 एफपीआई /28 एफपीआई/ 26 एफपीआई/ 36 एफपीआई /43 एफपीआई

हम कोर ट्यूब के बीच में बिना पंख वाले सेक्शन गैप (5 मिमी न्यूनतम) के साथ या डिज़ाइन किए गए बेंड रेडियस के साथ इंटीग्रल लो फिन ट्यूब प्रदान कर सकते हैं।

घुमावदार कम पंख वाली ट्यूब स्वीकृति समीक्षक: वूल्वरिन / एचपीटी / जीईडब्ल्यूए-के और जीईडब्ल्यूए-केएस

नुकीली कम पंख वाली ट्यूब डिलीवरी की स्थिति:

डिज़ाइन विशिष्टताओं को सत्यापित करने के लिए इंटीग्रल लो फिन ट्यूब गुणवत्ता को हाइड्रोस्टैटिक या वायवीय परीक्षणों, एड़ी वर्तमान परीक्षणों और मार्को परीक्षणों द्वारा सुनिश्चित किया जाता है।

ट्यूब के सिरे चौकोर कट, मुक्त गड़गड़ाहट, आंतरिक रूप से सूखे और हवा में साफ, बाहरी रूप से वार्निश के साथ लेपित हैं।

महाद्वीपीय परिवहन के लिए शुष्ककों को प्रत्येक पैकेज में डाला जाता है।

कुल मिलाकर, इन ट्यूबों में नूरलिंग और कम पंखों का संयोजन हीट एक्सचेंजर्स की गर्मी हस्तांतरण दक्षता और प्रदर्शन में सुधार करने में मदद करता है, जिससे वे तरल पदार्थों के बीच गर्मी स्थानांतरित करने में अधिक प्रभावी हो जाते हैं।
