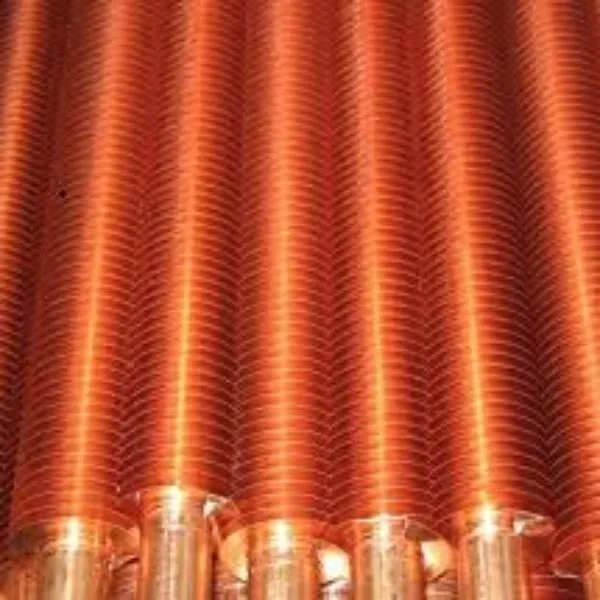

एल फिनड ट्यूब, एल-फुट टेंशन वाउंड फिनड ट्यूब

एल-फुट फिनन्ड ट्यूब क्या है?

एल-फुट फिनड ट्यूब को रैप-ऑन फिनड ट्यूब या एल-टाइप टेंशन वाउंड फिनड ट्यूब भी कहा जाता है, जिसका उपयोग उन अनुप्रयोगों में किया जाता है जहां तापमान 300 डिग्री से कम होता है। दूसरे शब्दों में एल फिन ट्यूब का उपयोग मुख्य रूप से कम तापमान वाले अनुप्रयोग में किया जाता है जहां कुछ हद तक ट्यूब दीवार की सुरक्षा की आवश्यकता होती है। एल-फुट टेंशन घाव फिन ट्यूब में दो भाग होते हैं, एल्यूमीनियम फिन और बेस ट्यूब। पतली एल्यूमीनियम फिन स्ट्रिप्स बेस ट्यूब परिधि के चारों ओर कसकर लपेटी हुई हैं। फिन स्ट्रिप के एक तरफ सबसे पहले एक पैर बनता है (जिसे एल फुट कहा जाता है)। फिर पट्टी को ट्यूब के चारों ओर कसकर लपेटा जाता है, जिससे पैर ट्यूब की बाहरी सतह पर टिका रहता है। प्रत्येक एल के ये छोटे क्षैतिज अंग इसे पूरी तरह से कवर करने के लिए बेस-ट्यूब सतह के पूर्ण संपर्क में हैं। जबकि फिन स्ट्रिप में तनाव ट्यूबों के चारों ओर लपेटा जाता है, जो फिन फुट को ट्यूब पर मजबूती से बैठाने का काम करता है, और फिर फिन को अपनी जगह पर मजबूती से पकड़ने का काम करता है। एल-फुटेड फिनड ट्यूबिंग कम तापमान परिधि पर अधिकतम गर्मी हस्तांतरण प्रदान करती है। अद्वितीय एल-आकार का डिज़ाइन हीट साइक्लिंग और उच्च वेग वायु कंपन का सामना करने के लिए पंखों को मजबूती से पकड़ता है। ये पंख ट्यूब दीवार की जंगरोधी वायुमंडलीय सुरक्षा की एक निश्चित डिग्री प्रदान करते हैं। ट्यूब और फाइनिंग के बीच चौड़ी संपर्क सतह गर्मी हस्तांतरण को बढ़ाती है। यह फिन डिज़ाइन अत्यधिक कुशल और लागत प्रभावी है।

एल्यूमीनियम फिन को फिन फ़ुट और बेस ट्यूब के बीच संपर्क को खुलने या खोने से रोकने के लिए फिन के सिरों को स्टेपल करना होगा। यह संपर्क एयर कूलर के संचालन के लिए महत्वपूर्ण है, क्योंकि गर्मी को ट्यूब की दीवार से, पंख के माध्यम से, आसपास की गर्म हवा में स्थानांतरित किया जाता है।

एल-फुट फिनन्ड ट्यूब सामान्य आकार:

एल-फुट फिनन्ड ट्यूब लाभ:

1. कम तापमान वाले अनुप्रयोग में उपयोग के लिए उपयुक्त

2. एल-फुट फिनड ट्यूब अन्य की तुलना में सबसे अधिक लागत प्रभावी तरीका है।

3. खराब पंखों को उत्पादन के दौरान आसानी से हटाया जा सकता है और नंगे ट्यूबों को फिर से फाइनिंग के लिए इस्तेमाल किया जा सकता है।

4. कोर ट्यूब के ऊपर पेचदार नाली बनाने की कोई आवश्यकता नहीं है।

5. एल-फुट फिनड ट्यूब के पंखों को सुपर पतली दीवार वाली ट्यूब पर रखना संभव है, कोर ट्यूब के रूप में महंगी मिश्र धातुओं का उपयोग करते समय यह विशेष रूप से वांछनीय है।

6. एल-फुट पंख वाली ट्यूब वायुमंडलीय जंग या थर्मल तनाव के जोखिम के बिना 130 डिग्री तक तापमान का सामना कर सकती है।

एल-फुट फिनड ट्यूब की कमजोरी:

1. जब पंख क्षेत्र पर बाहरी बल लगाया जाता है तो पंख यांत्रिक क्षति का विरोध करने के लिए इतने मजबूत नहीं होते हैं

2. किसी भी क्षति से बचने के लिए हैंडलिंग सावधानी से की जानी चाहिए।

3. सफाई के लिए भाप या उच्च दबाव वाले पानी का उपयोग करने पर एल-फुट फिनड ट्यूब क्षतिग्रस्त हो सकती है

4. चूंकि पंख पेचदार लपेटे हुए हैं, इसलिए गैर-पंख वाला क्षेत्र कवर नहीं होता है, जो संक्षारक मीडिया के संपर्क में आ सकता है और पंखों के आधार पर गैल्वेनिक संक्षारण हो सकता है।

5. अच्छी पंखों वाली ट्यूब बनाने के लिए बेयर ट्यूब एकदम सीधी होनी चाहिए और उनका बाहरी भाग चिकना होना चाहिए

6. खुलने से बचने के लिए दोनों सिरों पर पंख लगे होने चाहिए

एल-फुट फिनन्ड ट्यूब अनुप्रयोग:

1. तेल और गैस रिफाइनरियाँ

2. पेट्रोलियम, रसायन और पेट्रोकेमिकल उद्योग

3. प्राकृतिक गैस उपचार

4. इस्पात बनाने का उद्योग

5. बिजली संयंत्र

6. एयर कंडीशनिंग

7. कंप्रेसर कूलर

आपको एक त्वरित प्रस्ताव अग्रेषित करने के लिए हमें आपसे विस्तृत पूछताछ प्राप्त करने में खुशी होगी, जिसमें शामिल हैं:

• बेस ट्यूब सामग्री

• बेस ट्यूब आकार (OD x WT x लंबाई)

• फिन सामग्री

• फिन प्रकार

• पंख का व्यास या ऊँचाई

• पंख की मोटाई

• फिन प्रति इंच, मीटर या फिन पिच

• सादे, बिना पंखों वाले सिरों की लंबाई

• फिनन्ड ट्यूब मात्रा

(अतिरिक्त निर्माण, जैसे ट्यूबों को ट्यूबप्लेट या असेंबली में मोड़ना या वेल्ड करना)
