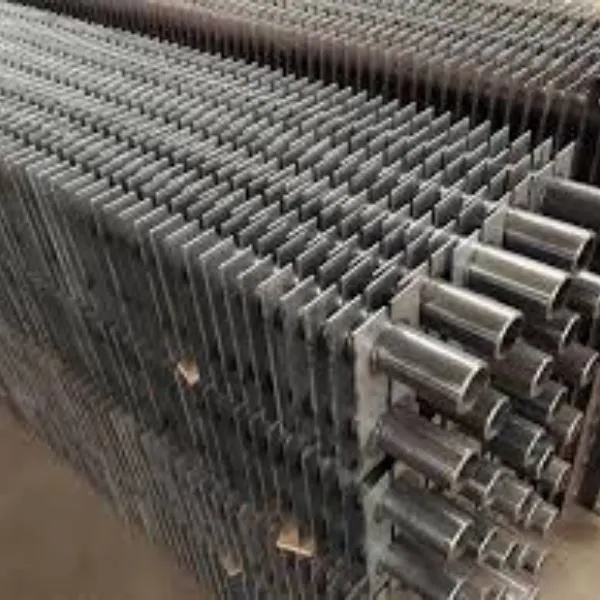

समानांतर पंख वाली ट्यूब|आयताकार पंख वाली ट्यूब

उत्पाद विवरण

पैरेलल फिनड ट्यूब क्या है?

समानांतर पंखों वाली ट्यूब वेल्डेड चौकोर पंखों से बनी होती हैं। इसे एच टाइप फिनड ट्यूब भी कहा जाता है। समानांतर पंखों वाली ट्यूब डबल ट्यूब या सिंगल ट्यूब हो सकती हैं। ट्यूबों पर पंखों को प्रतिरोध वेल्डिंग द्वारा समानांतर पंखों वाली ट्यूबों का निर्माण किया जाता है।

समानांतर पंखों वाली ट्यूबों के अनुप्रयोग:

कोयले, भारी ईंधन तेल, औद्योगिक अपशिष्ट या घरेलू अपशिष्ट जलाने के साथ चलने वाले अपशिष्ट गर्मी वसूली बॉयलर और अर्थशास्त्रियों के साथ विशिष्ट अनुप्रयोगों के लिए समानांतर पंख वाली ट्यूबों को बड़े पैमाने पर एकीकृत किया जाता है।

समानांतर पंखों वाली ट्यूब सभी पारंपरिक सफाई प्रणालियों में उपयोग की अनुमति देती हैं: शॉट ब्लास्टिंग, वायु या भाप उड़ाना, धुलाई…

एक ही समय में स्टील पंखों के साथ डबल ट्यूबों को वेल्ड करने के लिए 'डबल एच' डिज़ाइन। यह कॉन्फ़िगरेशन अपनी अंतर्निहित कठोरता के कारण आवश्यक समर्थनों की संख्या को कम कर सकता है।

समानांतर पंखों वाली नलिकाएँफ़ायदा,

बंडल में पंखों का संरेखण कम दबाव की बूंदों के साथ स्वयं सफाई समानांतर चैनलों के निर्माण की अनुमति देता है।

समानांतर पंखों वाली ट्यूब फोकस

फिन पिच 10 से 30 मिमी तक।

ट्यूब की लंबाई 15 मीटर तक।

फिन रुकावटें अनुरोध पर हो सकती हैं।

समानांतर पंख वाली ट्यूब सामग्री:

ट्यूब और पंखों के लिए आधार सामग्री: कार्बन स्टील A179, A192, A213 A335 के अनुसार मिश्र धातु स्टील, स्टेनलेस स्टील A312, हाइब्रिड इकाइयों के लिए कच्चा लोहा पंख वाले ट्यूब के साथ संगत। अनुरोध पर विशेष फिन आयाम।

घरेलू बाजार की आवश्यकताओं के अनुसार, उन्नत देशों से वर्षों के अनुभव और सीखने के बाद, हमारी कंपनी ने एच-टाइप फिनड ट्यूब/पैरेलल फिनड ट्यूब वेल्डिंग उपकरण को अपग्रेड किया है, जिसमें उच्च स्तर का स्वचालन है। वेल्डिंग तकनीक और उत्पाद की गुणवत्ता अंतर्राष्ट्रीय वर्गीकरण सोसायटी और अन्य आधिकारिक प्रमाणन निकायों के प्रमाणीकरण तक पहुंच गई है।

1. एच-टाइप फिनड ट्यूब/समानांतर फिनड ट्यूब वेल्डिंग ताकत और स्थिरता

1.1 पुल ऑफ फोर्स परीक्षण: 200 एमपीए से अधिक या स्टील पाइप का आंशिक रूप से फटना

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 वेल्डिंग ताकत की स्थिरता: प्रत्येक शिफ्ट के पहले टुकड़े को 2.1 या 2.2 की आवश्यकताओं को पूरा करने के लिए वेल्ड किया जाएगा।

1.4 वेल्ड झुकने प्रतिरोध परीक्षण: पंख 20 डिग्री बाएँ और दाएँ मुड़े हुए हैं, बाएँ और दाएँ दो बार मुड़े हुए हैं, और वेल्ड दरारों से मुक्त है

1.5 हैमर परीक्षण: पंख के ऊपरी भाग को स्टील पाइप के समानांतर तब तक मारें जब तक कि पंख गिर न जाए, और पंख स्वयं टूट न जाए

1.6 यदि परीक्षण विफल हो जाता है, तो एनीलिंग फ़ंक्शन सक्षम होना चाहिए

2. एच-टाइप फिनड ट्यूब/समानांतर फिनड ट्यूब गर्मी प्रभावित क्षेत्र

माइक्रोस्कोप और माइक्रोहार्डनेस परीक्षक के साथ माप

स्टील पाइप के ताप प्रभावित क्षेत्र की गहराई 0.5 मिमी से कम है

3. एच-प्रकार की पंख वाली ट्यूब/समानांतर पंख वाली ट्यूब आयामी सटीकता

3.1 विंग खंड की कुल लंबाई - 1मिमी~+1मिमी खंडीय गति सटीकता - 0.5मिमी~+0.5मिमी

3.2 रिक्ति - 0.2मिमी~+0.2मिमी

3.3 पंखों और स्टील पाइपों की ऊर्ध्वाधरता - 1 डिग्री ~+1 डिग्री

3.4 एक ही समूह में बट वेल्डेड पंखों की सपाटता - 0.2मिमी~+0.2मिमी है, पंखों की मोटाई सहनशीलता के कारण ऊंचाई के अंतर को छोड़कर

3.5 एक ही समूह में बट वेल्डेड पंखों की ऊंचाई में अंतर - 0.2मिमी~+0.2मिमी

3.6 डबल पाइप केंद्र की दूरी की सहनशीलता - 0.5मिमी~+0.5मिमी

3.7 समान स्टील पाइप सामग्री, समान शीट रिक्ति और शीट संख्या की शर्तों के तहत, वेल्डिंग के बाद विभिन्न पंख वाले ट्यूबों की लंबाई में परिवर्तन सुसंगत है

4. एच-टाइप फिनड ट्यूब/समानांतर फिनड ट्यूब वेल्डिंग गति

बेस ट्यूब बाहरी व्यास 25 ~ 51, पंख की मोटाई 2 मिमी, वेल्डिंग समय की प्रत्येक जोड़ी 3 एस से कम (फीडिंग और अनलोडिंग समय और एनीलिंग समय को छोड़कर)
