सर्पिल घाव फिनड ट्यूब|गैल्वनाइज्ड फिनन्ड ट्यूब
उत्पाद विवरण

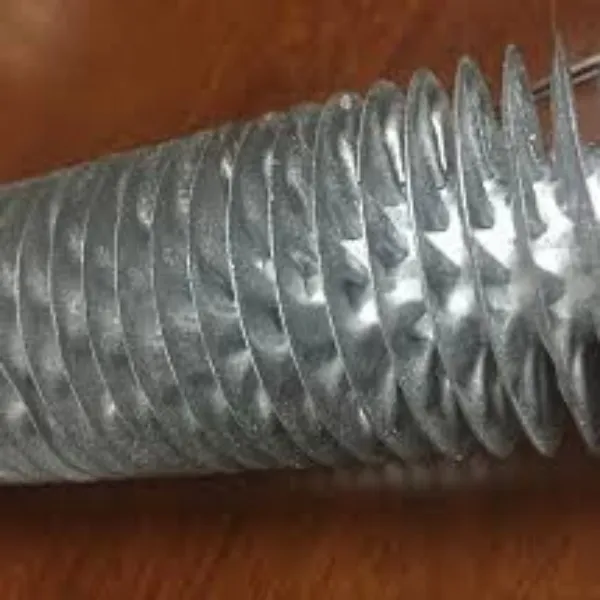

सर्पिल घाव पंखदार ट्यूब| गैल्वेनाइज्ड फिनन्ड ट्यूब|ग्रीनहाउस में हॉट डिप गैल्वेनाइज्ड कोल्ड वाउण्ड फिनन्ड ट्यूब
स्पाइरल वाउंड फिनड ट्यूब या क्रिम्प्ड फिन ट्यूब क्या है?
स्पाइरल वाउंड फिनड ट्यूब या क्रिम्प्ड फिन ट्यूब बिना वेल्डिंग के, बेस ट्यूब पर सर्पिल रूप से लपेटे गए पंख होते हैं, लेकिन अंत में स्पॉट वेल्डेड होते हैं।
स्पाइरल वाउंड फिनड ट्यूब या क्रिम्प्ड फिन ट्यूब सामग्री: फिन स्ट्रिप तांबे, कार्बन स्टील, स्टेनलेस स्टील, अलौह ट्यूब और फिन या तो रूट सोल्डर या पूरी तरह से वेल्डेड हो सकती है।
हेलिकल क्रिम्प्ड स्टेनलेस स्टील फिनन्ड ट्यूब
एयर कूलर के लिए हेलिकल टेंशन वाउंड फिनड ट्यूब
चूंकि स्टेनलेस स्टील उच्च संक्षारण प्रतिरोध के साथ है, स्टेनलेस स्टील क्रिम्प्ड फिन ट्यूब का व्यापक रूप से उपयोग किया जा सकता है जब परिस्थिति में संक्षारण या सफाई की एक निश्चित डिग्री होती है, जैसे कि जलवायु उद्योग, हीटिंग, सुखाने और ठंडा करना। आमतौर पर फिन ट्यूब हीट एक्सचेंजर्स में उपयोग किया जाता है। अधिकतम कार्य तापमान 180 डिग्री है।
स्पाइरल वाउंड फिनड ट्यूब या क्रिम्प्ड फिन ट्यूब, एल टाइप फिन ट्यूब की तुलना में पंखों की सिकुड़न के कारण उच्च एयरसाइड अशांति और गर्मी हस्तांतरण प्रदान करते हैं।
क्रिम्प्ड फिन ट्यूब का सामग्री मानक: बेस ट्यूब और फिन दोनों कार्बन स्टील और स्टेनलेस स्टील हो सकते हैं
कार्बन स्टील: A179, A192, SA210 Gr A1/C, A106 Gr B स्टेनलेस स्टील: TP304/TP304L, TP316 / TP316L
स्पाइरल वाउंड फिनड ट्यूब या क्रिम्प्ड फिन ट्यूब लाभ और अनुप्रयोग
चूंकि स्टेनलेस स्टील उच्च संक्षारण प्रतिरोध के साथ है, स्टेनलेस स्टील क्रिम्प्ड फिन ट्यूब का व्यापक रूप से उपयोग किया जा सकता है जब परिस्थिति में संक्षारण या सफाई की एक निश्चित डिग्री होती है, जैसे कि जलवायु उद्योग, हीटिंग, सुखाने और ठंडा करना। आमतौर पर फिन ट्यूब हीट एक्सचेंजर्स में उपयोग किया जाता है।
अधिकतम कार्य तापमान 180 डिग्री है।
फिनन्ड ट्यूब हीटर:
बेस ट्यूब और फिन दोनों तांबे, कार्बन स्टील और स्टेनलेस स्टील हो सकते हैं
कार्बन स्टील: A179, A192, SA210 Gr A1/C, A106 Gr B
स्टेनलेस स्टील: TP304/TP304L, TP316/TP316L
क्रिम्प्ड फिन ट्यूब की विशिष्टता:
बेस ट्यूब ओडी: 15.88~51मिमी
फिन पिच: 3.5~10मिमी
पंख की ऊँचाई: अधिकतम 16 मिमी
पंख की मोटाई: {{0}}.2~0.4मिमी
क्रिम्प्ड फिन ट्यूब की विशेषताएं
1. पंख और ट्यूब कसकर जुड़े हुए हैं
2. एकसमान पिच,
3. छोटी तह,
4. कोई राख संचय नहीं
5. छोटा थर्मल संपर्क प्रतिरोध,
6. उच्च ताप स्थानांतरण क्षमता
7. अधिकतम कार्य तापमान: 120 डिग्री
एयर कूलर के लिए हेलीकली टेंशन वाउंड फिनड ट्यूब
चूंकि स्टेनलेस स्टील उच्च संक्षारण प्रतिरोध के साथ है, स्टेनलेस स्टील क्रिम्प्ड फिन ट्यूब का व्यापक रूप से उपयोग किया जा सकता है जब परिस्थिति में संक्षारण या सफाई की एक निश्चित डिग्री होती है, जैसे कि जलवायु उद्योग, हीटिंग, सुखाने और ठंडा करना। आमतौर पर फिन ट्यूब हीट एक्सचेंजर्स में उपयोग किया जाता है।
अधिकतम कार्य तापमान 180 डिग्री है।
स्टेनलेस स्टील हेलिकल क्रिम्प्ड फिन ट्यूब
फिन प्रकार: क्रिम्प्ड फिन ट्यूब
ट्यूब सामग्री: स्टेनलेस स्टील
फिन सामग्री: स्टेनलेस स्टील
फिन ट्यूब प्रकार: सिकुड़ा हुआ, नालीदार
स्टेनलेस स्टील हेलिकल क्रिम्प्ड फिन ट्यूब विवरण: स्टेनलेस स्टील हेलिकल क्रिम्प्ड फिन ट्यूब, हम चीन में क्रिम्प्ड फिन ट्यूब आपूर्तिकर्ता और क्रिम्प्ड फिन ट्यूब निर्माता हैं।
हीट ट्रांसफर सर्पिल स्टेनलेस स्टील क्रिम्प्ड फिन ट्यूब
स्टील की पट्टी तांबा, कार्बन स्टील, स्टेनलेस स्टील हो सकती है।
अलौह ट्यूब और पंख या तो जड़ पर सोल्डर किए गए या पूरी तरह से टिन किए गए।
क्रिम्प्ड फिन ट्यूब की सामग्री मानक
बेस ट्यूब और फिन दोनों कार्बन स्टील और स्टेनलेस स्टील हो सकते हैं
कार्बन स्टील: A179, A192, SA210 Gr A1/C, A106 Gr B
स्टेनलेस स्टील: टीपी304/टीपी304एल, टीपी316/टीपी316एल, टी2
लाभ और अनुप्रयोग
चूंकि स्टेनलेस स्टील उच्च संक्षारण प्रतिरोध के साथ है, स्टेनलेस स्टील क्रिम्प्ड फिन ट्यूब का व्यापक रूप से उपयोग किया जा सकता है जब परिस्थिति में संक्षारण या सफाई की एक निश्चित डिग्री होती है, जैसे कि जलवायु उद्योग, हीटिंग, सुखाने और ठंडा करना।
हॉट डिप गैल्वेनाइज्ड फिनड ट्यूब के लाभ
1. हॉट-डिप गैल्वनाइज्ड फिन ट्यूब उपचार की लागत कम है: हॉट-डिप गैल्वनाइजिंग एंटीरस्ट की लागत अन्य पेंट परतों की तुलना में कम है;
2. हॉट-डिप गैल्वनाइज्ड फिनड ट्यूब टिकाऊ है: उपनगरीय वातावरण में, मानक हॉट-डिप गैल्वेनाइज्ड एंटीरस्ट मोटाई को मरम्मत के बिना 50 से अधिक वर्षों तक बनाए रखा जा सकता है; शहरी क्षेत्रों या अपतटीय क्षेत्रों में, मानक हॉट-डिप गैल्वेनाइज्ड एंटीरस्ट कोटिंग को बिना मरम्मत के 20 वर्षों तक बनाए रखा जा सकता है;
3. हॉट-डिप गैल्वनाइज्ड फिनड ट्यूब की विश्वसनीयता अच्छी है: गैल्वनाइजिंग परत और स्टील धातुकर्म संयुक्त होते हैं और स्टील की सतह का हिस्सा बन जाते हैं, और प्राथमिक कोटिंग का स्थायित्व अधिक विश्वसनीय होता है;
4. हॉट-डिप गैल्वनाइज्ड फिन ट्यूब कोटिंग की कठोरता मजबूत है: जिंक कोटिंग एक विशेष धातुकर्म संरचना बनाती है, जो परिवहन और उपयोग के दौरान यांत्रिक क्षति का सामना कर सकती है;
5. हॉट-डिप गैल्वेनाइज्ड फिनड ट्यूब की व्यापक सुरक्षा: प्लेटेड हिस्से के हर हिस्से को जस्ता के साथ लेपित किया जा सकता है, यहां तक कि अवसाद में भी, तेज कोने और छिपी हुई जगह को पूरे नाम से संरक्षित किया जा सकता है;
6. हॉट डिप गैल्वेनाइज्ड फिनड ट्यूब समय और मेहनत बचाती है: गैल्वनाइजिंग प्रक्रिया अन्य कोटिंग निर्माण विधियों की तुलना में तेज है, और स्थापना के बाद निर्माण स्थल पर पेंटिंग के लिए आवश्यक समय से बचा जा सकता है।
स्ट्रिंग प्रकार और घुमावदार प्रकार के फिन के लिए उच्च आवृत्ति वेल्डिंग फिनड ट्यूब रेडिएटर, कमियों से बना है, और उच्च आवृत्ति वेल्डिंग द्वारा सुधार फिनड ट्यूब का एक कुशल गर्मी विकिरण तत्व है, फिन ट्यूब स्वयं स्ट्रिप मोटाई 0 है। फिनन्ड ट्यूब में मिमी वाइंडिंग, और उच्च-आवृत्ति वेल्डिंग प्रक्रिया, टैबलेट पाइप में वेल्डिंग, ट्यूब और फिन की बॉन्डिंग ताकत सुनिश्चित करती है, धातु की गर्मी की तीव्रता 1 तक पहुंच जाती है। सेंटीग्रेड, व्यापक रूप से फिनड ट्यूब एयर प्रीहीटर और उत्पादन कार्यशाला के बॉयलर इकोनॉमाइज़र में उपयोग किया जाता है, आवासीय ऊर्जा-बचत रेडिएटर का उत्पादन, और देर से घुमावदार पसंदीदा के रूप में हीट पाइप।
स्पाइरल फ़िनड ट्यूब एक कुशल ताप स्थानांतरण उपकरण है। इसका ताप स्थानांतरण क्षेत्र कई गुना से कई गुना है, यह ताप हस्तांतरण को मजबूत कर सकता है, प्रवाह प्रतिरोध को कम कर सकता है, धातु की खपत को कम कर सकता है, ताकि ताप विनिमय उपकरणों की आर्थिक और परिचालन विश्वसनीयता में सुधार हो सके। वर्तमान में, सर्पिल पंख वाली ट्यूब का व्यापक रूप से विभिन्न बॉयलरों में उपयोग किया गया है। सर्पिल पंख वाली ट्यूब की संरचना ऊपर चित्र के रूप में दिखाई गई है।
सर्पिल पंख वाली ट्यूब की विशिष्टता इकाई:
बेस ट्यूब का व्यास 18-219मिमी है
बेस ट्यूब दीवार की मोटाई: 2-8मिमी
पंख की मोटाई 0.8-2 एस
पंख की ऊंचाई 10-30मिमी
पिच 5-20 टी
फिन ट्यूब की लंबाई 10000 मिमी एल से कम या उसके बराबर है
नोट: 1. विनिर्देशों के बाहर की तालिका सहमत मांग पक्ष द्वारा बनाई जा सकती है
2. फिन आमतौर पर 1/2 व्यास से कम होता है
3. सर्पिल पंख वाली ट्यूब डीजी 1020-97 जेबी/टी 6512-92 और अन्य मानकों द्वारा निर्मित फैक्ट्री
स्पाइरल फिन ट्यूब उत्पाद विशिष्टता और पैरामीटर सूची
जस्ती पंख वाली ट्यूब सामग्री: साधारण कार्बन स्टील, स्टेनलेस स्टील, संक्षारण प्रतिरोधी स्टील, सीमलेस स्टील पाइप, उच्च आवृत्ति इलेक्ट्रिक वेल्डेड स्टील ट्यूब
उच्च आवृत्ति वेल्डेड सर्पिल फिन ट्यूब प्रकार और सामग्री
वेल्डिंग फिनड ट्यूब में शामिल हैं: ठोस प्रकार, दाँतेदार प्रकार
वेल्डिंग सामग्री: कार्बन स्टील, संक्षारण प्रतिरोधी स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील
उच्च आवृत्ति वेल्डेड सर्पिल फिन ट्यूब उत्पाद अनुप्रयोग रेंज
बॉयलर अर्थशास्त्री, पावर प्लांट बॉयलर, पेट्रोकेमिकल इंजीनियरिंग, हीट एक्सचेंजर
उच्च आवृत्ति वेल्डेड सर्पिल फिन ट्यूब बेस ट्यूब व्यास: O 25- o D 140 मिमी
आधारित ट्यूब की लंबाई L:1-12 मीटर
फिन स्पेसिंग t:5-30 मिमी
पंख की मोटाई Sn:0.8-2.5 मिमी
एचएफ: फिन की ऊंचाई आम तौर पर बेस ट्यूब त्रिज्या (8-30 मिमी) से कम होती है
कोल्ड रोल्ड कम्पोजिट फिन ट्यूब
ट्यूब: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील
फिन: एल्यूमिनियम
कोल्ड रोल्ड कम्पोजिट फिन ट्यूब एप्लीकेशन स्कोप
हीट एक्सचेंजर, ओवन
कोल्ड रोल्ड कम्पोजिट फिन ट्यूब की उत्पादन रेंज
ट्यूब OD व्यास: O 16- o 38 मिमी
व्यास पंख वाली ट्यूब का व्यास: O 35- o 70 मिमी
L की लंबाई:1-4 मीटर पंखदार ट्यूब
टी की फ़िनड ट्यूब रिक्ति: 2.5, 3, 7 मिमी
आपको एक त्वरित प्रस्ताव अग्रेषित करने के लिए हमें आपसे विस्तृत पूछताछ प्राप्त करने में खुशी होगी, जिसमें शामिल हैं:
• बेस ट्यूब सामग्री
• बेस ट्यूब आकार (OD x WT x लंबाई)
• फिन सामग्री
• फिन प्रकार
• पंख का व्यास या ऊँचाई
• पंख की मोटाई
• फिन प्रति इंच, मीटर या फिन पिच
• सादे, बिना पंखों वाले सिरों की लंबाई
• फिनन्ड ट्यूब मात्रा
(अतिरिक्त निर्माण, जैसे ट्यूबों को ट्यूबप्लेट या असेंबली में मोड़ना या वेल्ड करना)
