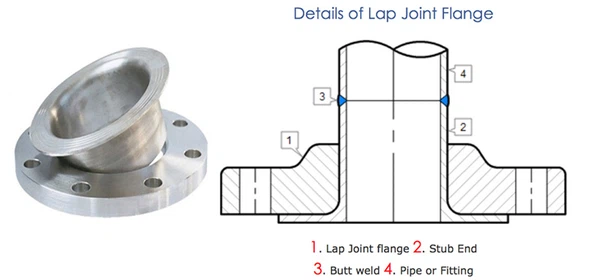

क्या हैलैप ज्वाइंट फ्लैंगेस?
लैप ज्वाइंट फ्लैंगेसके रूप में भी जाना जाता हैढीला निकला हुआ किनारायाविभाजित निकला हुआ किनारा, एक प्रकार के फ़्लैंज हैं जिन्हें किसी जहाज या पाइपलाइन के उभरे हुए सिरे पर ढीले ढंग से फिट करने के लिए डिज़ाइन किया गया है।
उभरे हुए सिरे को जैसी विधियों के माध्यम से बनाया जा सकता हैफ़्लैंगिंग, सीधे मशीनिंगयाएक अतिरिक्त रिंग वेल्डिंग करना। लैप ज्वाइंट फ्लैंज को आम तौर पर दो प्रकारों में वर्गीकृत किया जाता है:
लैप ज्वाइंट फ़्लैंज पर स्लिप- - के साथ संयोजन में प्रयोग किया जाता हैवेल्डिंग गर्दन निकला हुआ किनारा अंगूठी.
वेल्ड नेक लैप संयुक्त निकला हुआ किनारा - के साथ प्रयोग किया जाता हैनिकला हुआ किनारा.
लैप जॉइंट फ्लैंज का उपयोग आमतौर पर पाइपिंग सिस्टम में किया जाता है। बोल्ट को ढीला करने से पाइप दोनों तरफ घूम सकते हैं, और उन्हें कसने से अलग करने में आसानी होती है।
लाभ:
यदि निकला हुआ किनारा मुड़ जाता है तो कोई अतिरिक्त क्षण पोत या पाइपलाइन में स्थानांतरित नहीं होता है।
निर्माण में आसानी.
जहाज या पाइपलाइन के अलावा विभिन्न सामग्रियों से बनाया जा सकता है, जिससे महंगी धातुओं पर लागत बचत हो सकती है।
नुकसान:
मोटा निकला हुआ किनारा डिजाइन।
अनुप्रयोग:
के साथ जहाजों या पाइपलाइनों के लिए उपयुक्तभंगुर अस्तर जहां दबाव की आवश्यकताएं हैंऊँचा नहीं.
विनिर्देश
एलजे जाली निकला हुआ किनारा: DN15-DN600
सतह का उपचार: जंगरोधी तेल, पारदर्शी/पीला/काला जंगरोधी पेंट, जिंक, गर्म डूबा हुआ गैल्वेनाइज्ड।
लैप संयुक्त निकला हुआ किनारा दबाव ग्रेड
पीएन0.25एमपीए, पीएन0.6एमपीए, पीएन1.0एमपीए, पीएन1.6एमपीए, पीएन2.5एमपीए, पीएन4.0एमपीए;
लैप संयुक्त निकला हुआ किनारा मानक
एएनएसआई बी16.5
पुरुष चेहरा स्टील बट वेल्ड रिंग लैप संयुक्त पाइप निकला हुआ किनारा गर्दन के साथ: जीबी/टी 9118.1-2000;
नेक के साथ रिंग लैप स्टील ज्वाइंट पाइप फ्लैंज: जीबी/टी 9118.2-2000;
बट वेल्डिंग लैप ज्वाइंट पाइप निकला हुआ किनारा: एचजी 20599-1997;
फ्लैट वेल्डिंग लैप संयुक्त पाइप निकला हुआ किनारा: एचजी 20600-1997;
लैप ज्वाइंट पाइप फ्लैंज के लिए सीलिंग सतह के प्रकार
आरएफ (उठा हुआ चेहरा);
एफएफ (सपाट चेहरा);
एम एंड एफ (पुरुष -और-महिला चेहरा);
आरटीजे (रिंग-प्रकार का जोड़)
एफ (महिला चेहरा);
एम (पुरुष चेहरा);
टी एंड जी (जीभ और नाली चेहरा);
लैप संयुक्त निकला हुआ किनारा सामग्री
कार्बन स्टील निकला हुआ किनारा: एएसटीएम ए105, 20#, क्यू235, 16एमएन, एएसटीएम ए350 एलएफ1, एलएफ2 सीएल1/सीएल2, एलएफ3 सीएल1/सीएल2, एएसटीएम ए694 एफ42, एफ46, एफ48, एफ50, एफ52, एफ56, एफ60, एफ65, एफ70;
स्टेनलेस स्टील निकला हुआ किनारा: एएसटीएम A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
मिश्र धातु इस्पात निकला हुआ किनारा: एएसटीएम A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ;
