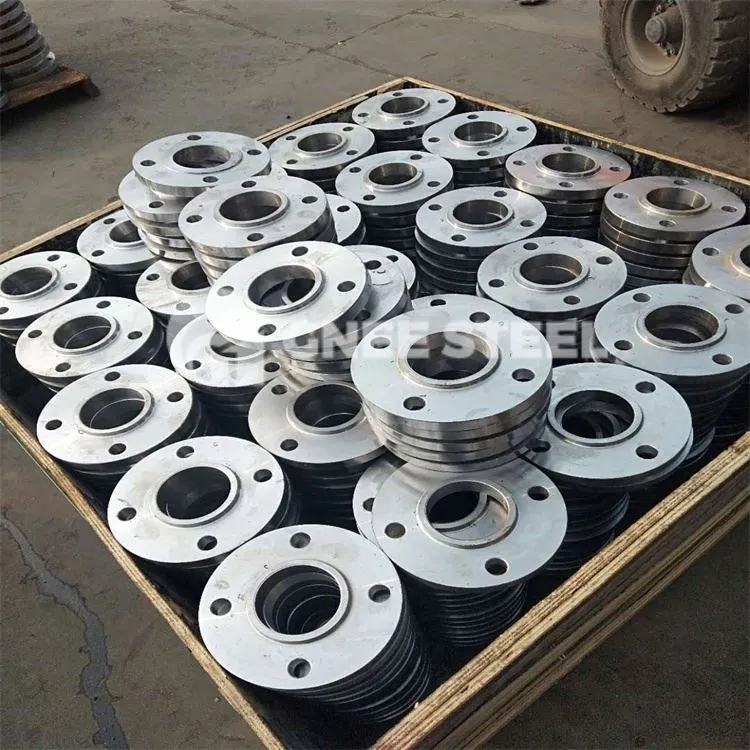

कार्बन स्टील फ्लैंगेस
फ्लैंज एक डिस्क के आकार का हिस्सा है, जो पाइपवर्क में आम है, जहां फ्लैंज का उपयोग जोड़े में किया जाता है।
जांच भेजें
अब बात करो
उत्पाद का परिचय
पाइपवर्क में, फ़्लैंज का उपयोग मुख्य रूप से पाइपलाइनों के कनेक्शन के लिए किया जाता है। जिस पाइपलाइन को जोड़ने की आवश्यकता है, उसमें अलग-अलग फ्लैंज का एक टुकड़ा स्थापित करें, कम दबाव वाली पाइपलाइन रेशम से जुड़े हुए फ्लैंज का उपयोग कर सकती है, 4 किलोग्राम से अधिक दबाव वाले वेल्डिंग फ्लैंज का उपयोग कर सकते हैं। गैस्केट को फ्लैंज के दो टुकड़ों के बीच जोड़ा जाता है और फिर कसकर बोल्ट लगा दिया जाता है। विभिन्न दबावों के लिए फ्लैंज की मोटाई अलग-अलग होती है और अलग-अलग बोल्ट का उपयोग किया जाता है।
| मानकों | एएनएसआई, जेआईएस, डीआईएन, एन1092-1, यूएनआई, बीएस4504, एसएबीएस1123, एएस2129, गोस्ट-12820 |
| आयाम | एएनएसआई बी 16.5, बीएस 1560। बीएस 10, आईएस 6392, बी-2.1 एनपीटी, एपीआई, डीआईएन, जेआईएस। एमएसएस एसपी 44 |
| सामग्री | एएसटीएम ए105, एएसएमई ए105 एएसटीएम ए266 जीआर.1, जीआर.2, जीआर.3, जीआर.4 एएसटीएम ए350 एलएफ1, एलएफ2 सीएल1/सीएल2, एलएफ3 सीएल1/सीएल2 एएसटीएम ए694 एफ42, एफ46, एफ48, एफ50, एफ52, एफ56, एफ60, एफ65, एफ70 |
| कक्षा | 150#, 300#, 400 #, 600#, 900#, 1500# & 2500# |
| आकार | 1/2" एनबी से 24" एनबी। |
| दीवार की मोटाई | SCH.10, 20, 30, 40, 80, 120, 160, एसटीडी, एक्सएस, एक्सएक्सएस। |
| रूप | स्लिप ऑन फ्लैंज - एसओआरएफ, वेल्ड नेक फ्लैंज - डब्ल्यूएनआरएफ, सॉकेट वेल्ड फ्लैंज - एसडब्ल्यूआरएफ, ब्लाइंड फ्लैंज - बीएलआरएफ लैप्ड ज्वाइंट फ्लैंज, स्क्रूड फ्लैंज, लॉन्ग वेल्ड नेक फ्लैंज, रिड्यूसिंग फ्लैंज, स्पेक्टेकल फ्लैंज, रिंग ज्वाइंट फ्लैंज |
कार्बन स्टील फ्लैंज मानक/प्रकार और दबाव वर्ग:
| एएसएमई/एएनएसआई बी 16.5 | थ्रेडेड फ्लैंज, रिंग टाइप ज्वाइंट फ्लैंज, ब्लाइंड फ्लैंज, वेल्डिंग नेक फ्लैंज, स्लिप ऑन फ्लैंज, हाई हब ब्लाइंड फ्लैंज, सॉकेट वेल्ड फ्लैंज, लैप ज्वाइंट फ्लैंज |
| दबाव वर्ग | 150, 300, 400, 600, 900, 1500, 2500 |
| एएसएमई/एएनएसआई बी 16.47 | ब्लाइंड फ्लैंज [श्रृंखला ए और बी], वेल्डिंग नेक फ्लैंज |
| दबाव वर्ग | 75, 150, 300, 400, 600, 900 |
| एएसएमई/एएनएसआई बी 16.36 | स्लिप ऑन फ्लैंज, वेल्डिंग नेक फ्लैंज, थ्रेडेड फ्लैंज |
| दबाव वर्ग | 300, 400, 600, 900, 1500, 2500 |
| दीन फ़्लैंजेस | दीन 2527, 2566, 2573, 2576, 2641,2642, 2655, 2656, 2627, 2628, 2629, 2631, 2632, 2633, 2634, 2635, 2636, 2637,2638, 2673 |
| दबाव वर्ग | पीएन 6 से पीएन 100 |
| बीएस 4504 एसईसी 3.1 | वेल्डिंग नेक फ्लैंज, हब्ड स्लिप ऑन फ्लैंज, हब्ड थ्रेडेड फ्लैंज, लैप्ड पाइप एंड फ्लैंज, प्लेट फ्लैंज, लूज प्लेट फ्लैंज, वेल्ड नेक फ्लैंज के साथ लूज प्लेट, ब्लैंक फ्लैंज |
| दबाव वर्ग | पीएन 2.5 से पीएन 40 |
| बीएस 4504[भाग 1] | प्लेट फ्लैंज, प्लेट कॉलर पर वेल्ड के साथ ढीली प्लेट, ब्लैंक फ्लैंज, वेल्डिंग नेक फ्लैंज, हब्ड स्लिप-ऑन हब्ड थ्रेडेड |
| दबाव वर्ग | पीएन 2.5 से पीएन 400 |
| बीएस 1560 बॉस | ब्लाइंड फ्लैंज, स्क्रूड बॉस फ्लैंज, लैप्ड फ्लैंजवेल्डिंग नेक फ्लैंज, सॉकेट वेल्डिंग फ्लैंज, स्लिप-ऑन फ्लैंज |
| दबाव वर्ग | 150, 300, 400, 600, 900, 1500, 2500 |
| बीएस10 | ब्लाइंड फ्लैंज, वेल्डिंग नेक फ्लैंज, प्लेट स्लिप-ऑन फ्लैंज, स्क्रूड बॉस फ्लैंज, स्लिप-ऑन बॉस फ्लैंज |
| मेज़ | D, E, F, H |
जाली कार्बन स्टील फ्लैंगेस
