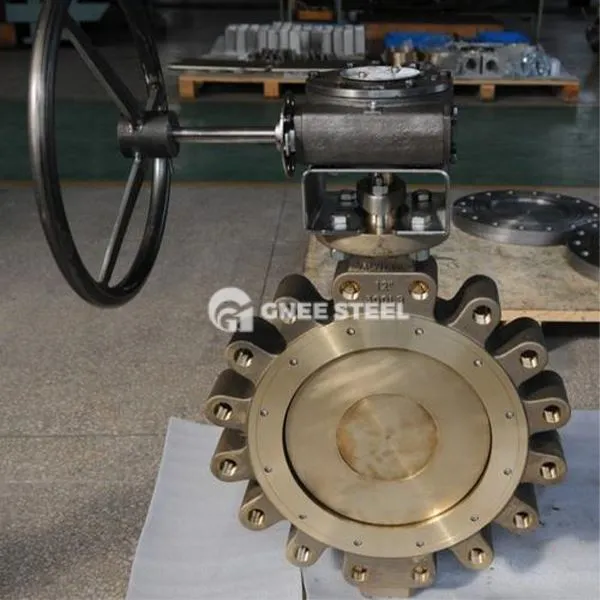

लूग टाइप बटरफ्लाई वाल्व

LUG- प्रकार का तितली वाल्व एक वाल्व बॉडी, एक वाल्व डिस्क और लग्स से बना है। इसका परिचालन सिद्धांत LUG और वाल्व डिस्क के बीच सहयोग का लाभ उठाकर वाल्व को खोलना और बंद करना है। जब लग्स घूमते हैं, तो वाल्व डिस्क उनके साथ घूमती है, वाल्व के प्रवाह क्षेत्र को बदलकर तरल प्रवाह को खोलती है और नियंत्रित करती है।

डिजाइन सुविधाएँ विश्लेषण
1। संरचनात्मक डिजाइन: मुख्य घटकों में वाल्व बॉडी, बटरफ्लाई डिस्क, वाल्व स्टेम और सीलिंग रिंग शामिल हैं। डिस्क डिस्क के आकार का है, और वाल्व स्टेम के 90 डिग्री रोटेशन के माध्यम से खोलने और बंद नियंत्रण प्राप्त किया जाता है।
2। कनेक्शन विधि: LUG डिज़ाइन एक बोल्ट-थ्रू कनेक्शन का उपयोग करता है, जिससे वाल्व बॉडी को सीधे पाइप फ्लैंग्स के बीच क्लैंप किया जा सकता है, स्थापना स्थान की बचत होती है। वेफर-टाइप बटरफ्लाई वाल्व की तुलना में, एलयूजी संरचना अतिरिक्त सहायता बिंदु प्रदान करती है, वाल्व स्थिरता को बढ़ाती है और इसे विशेष रूप से कंपन या महत्वपूर्ण दबाव में उतार-चढ़ाव के अधीन अनुप्रयोगों के लिए उपयुक्त बनाती है।
3। सीलिंग तकनीक: सॉफ्ट सील (जैसे ईपीडीएम और पीटीएफई) कमरे के तापमान पर मध्यम और कम दबाव वाले वातावरण के लिए उपयुक्त हैं, जबकि धातु सील (स्टेनलेस स्टील + ग्रेफाइट) उच्च तापमान और उच्च दबाव वाले मीडिया के लिए उपयुक्त हैं। कुछ मॉडल रिसाव सुरक्षा को बढ़ाने के लिए एक बहुस्तरीय सीलिंग संरचना का उपयोग करते हैं।
4। सक्रियण विधि: मैनुअल, वायवीय, इलेक्ट्रिक, या हाइड्रोलिक एक्ट्यूएटर्स को स्वचालन नियंत्रण आवश्यकताओं को पूरा करने के लिए समर्थित किया जाता है।

अनुप्रयोग: मुख्य रूप से जल उपचार, एचवीएसी, अग्नि सुरक्षा प्रणाली और खाद्य और दवा उद्योगों जैसे उद्योगों में तरल या गैस पाइपलाइनों में उपयोग किया जाता है। यह विशेष रूप से बड़े-व्यास पाइप (DN50-DN1200) और मध्यम- और कम दबाव (PN10-PN16) अनुप्रयोगों के लिए उपयुक्त है। उदाहरणों में नगरपालिका जल आपूर्ति नेटवर्क में प्रवाह विनियमन और अलगाव नियंत्रण शामिल हैं।

लुग-प्रकार के तितली वाल्व की विशेषताएं

1। दक्षता: LUG- प्रकार के तितली वाल्व तेजी से उद्घाटन और समापन गति प्रदान करते हैं, जिससे प्रवाह परिवर्तन के लिए त्वरित प्रतिक्रिया सक्षम होती है, जिससे उत्पादन दक्षता में सुधार होता है।
2। ऊर्जा की बचत: LUG- प्रकार के तितली वाल्व कम प्रवाह प्रतिरोध की पेशकश करते हैं, वाल्व के भीतर दबाव हानि को कम करते हैं और ऊर्जा की खपत को कम करते हैं।
3। विश्वसनीयता: LUG- प्रकार के तितली वाल्व एक सरल संरचना, एक लंबी सेवा जीवन और उच्च विश्वसनीयता प्रदान करते हैं।
4। सुरक्षा: LUG- प्रकार के तितली वाल्व उत्कृष्ट सीलिंग प्रदर्शन प्रदान करते हैं, प्रभावी रूप से द्रव रिसाव को रोकते हैं और उत्पादन सुरक्षा सुनिश्चित करते हैं।
5। आसान रखरखाव: LUG- प्रकार के तितली वाल्व में कम भाग होते हैं, जो रखरखाव को आसान बनाता है और मरम्मत की लागत को कम करता है।
