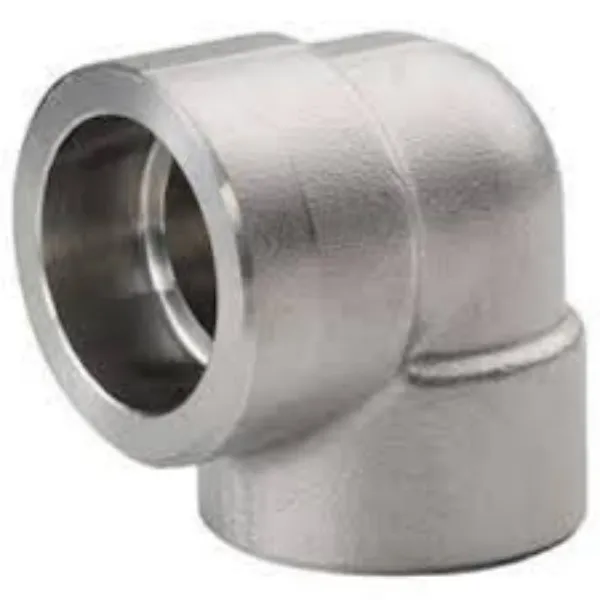

सॉकेट वेल्ड कोहनी
ASME B16.11 जाली सॉकेट वेल्ड एल्बो 90 डिग्री और 45 डिग्री में उपलब्ध है जिसका उपयोग ASME पाइप को फ़िलेट सील वेल्डिंग द्वारा फिटिंग या वाल्व से जोड़ने के लिए किया जाता है। आकार छोटा होने के कारण वजन हल्का है। और इसमें विश्वसनीयता, स्थायित्व और आयामी सटीकता जैसी कई प्रकार की विशेषताएं हैं। कक्षा 3000, 6000 और 9000 तीन दबाव रेटिंग हैं।
कक्षा 3000 कोहनी: एसएच 80 स्टील पाइप के साथ प्रयोग के लिए।
कक्षा 6000 कोहनी: एसएच 160 स्टील पाइप के साथ मिलान के लिए।
कक्षा 9000 कोहनी: Sch XXS स्टील पाइप से जुड़ने के लिए
सॉकेट वेल्ड फिटिंग उच्च दबाव फोर्जिंग फिटिंग का एक परिवार है जो केवल एएनएसआई पाइप के साथ संयोजन में उपयोग किया जाता है और समान आकार सीमा में उपलब्ध है।
भले ही दोनों वेल्ड के आकार के बीच कुछ समानताएं हैं, लेकिन सॉकेट वेल्ड को अभी भी फ़िलेट वेल्ड से अलग माना जाता है।
सॉकेट वेल्ड फिटिंग ASME B16.11 की विशिष्टता
| आकार | सीधी और कम करने वाली फिटिंग |
| आकार सीमा | 1/8" - 4" / डीएन6 - डीएन100 |
| दाब मूल्यांकन | कक्षा 3000 पाउंड, 6000 पाउंड, 9000 पाउंड |
| मानक | एएसएमई बी16.11, बीएस3799 |
| कार्बन स्टील | एएसटीएम ए105/ए105एन, एएसटीएम ए350 एलएफ2/एलएफ3, ए694 एफ42/46/56/60/65 |
| अलॉय स्टील | एएसटीएम ए182 एफ11/एफ12/एफ5/एफ9/एफ91/एफ92/एफ22 |
| स्टेनलेस स्टील | एएसटीएम ए182 एफ304/304एल/304एच, एफ316/316एल, एफ310एस, एफ317, एफ347, एफ904एल |
गैल्वेनाइज्ड सॉकेट वेल्ड एल्बो का अंकन और निरीक्षण
सॉकेट वेल्ड एल्बो फिटिंग का पैकेज
सभी SW कोहनियों को डिब्बों में पैक करें।
सभी डिब्बों पर लेबल चिपकाएँ।
डिब्बों को लकड़ी के बक्से में रखें।
लकड़ी के बक्से पर शिपिंग चिह्न बनाएं।
एएसएमई बी16.11 सॉकेट वेल्ड कोहनी आयाम
| डीएन | एनपीएस | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| एवेन्यू | मिन | एवेन्यू | मिन | एवेन्यू | मिन | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) सॉकेट बोर के चारों ओर समान मोटाई औसत मूल्य से कम नहीं होगी, आंशिक क्षेत्रों में मोटाई न्यूनतम हो सकती है। एक।
2) पाइप के बाहरी व्यास की सहनशीलता को ध्यान में रखते हुए, कुछ सॉकेट बोर के व्यास बी16.11 में निर्दिष्ट व्यास से थोड़े बड़े हो सकते हैं।
3) जब कनेक्टिंग पाइप के आकार इस कैटलॉग में निर्दिष्ट के अनुरूप नहीं होते हैं, तो कनेक्टिंग पाइप के आकार खरीद विनिर्देश में प्रदान किए जाएंगे।
4) जब फिटिंग कम हो रही हो, तो संरचना का आकार सीधी फिटिंग के समान होगा और बीजेडी को कम करने वाले सिरों के अनुसार मशीनीकृत किया जाएगा।
5) फिटिंग का निर्माण SW और THRD की मिश्रित कनेक्टिंग के रूप में भी किया जा सकता है।
