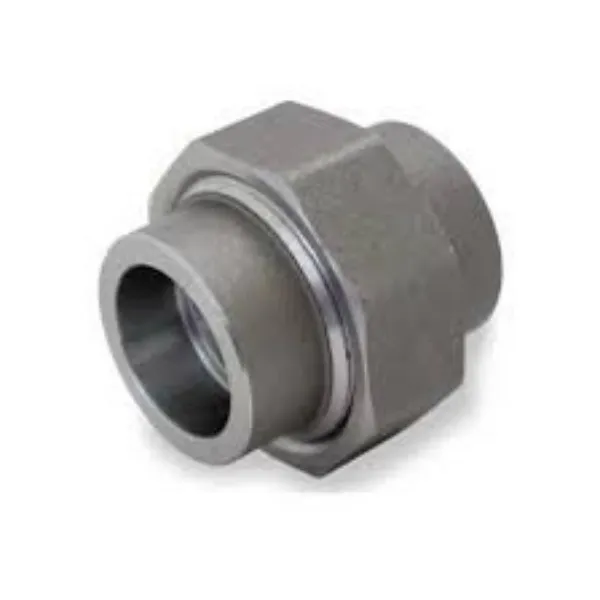

सॉकेट वेल्ड यूनियन
सॉकेट वेल्ड यूनियन कपलिंग आयाम एमएसएस एसपी -83 मानक के अनुसार डिजाइन और निर्मित किया गया है, वजन अधिक भारी है क्योंकि इसमें तीन भाग होते हैं जिनमें एक पुरुष अंत, एक नट और पारिवारिक अंत होता है। जोड़ को पाइप फिटिंग के रूप में अलग किया जा सकता है, और जोड़ के माध्यम से जुड़ी चीजों को अलग किया जा सकता है और प्रतिस्थापित किया जा सकता है।
एमएसएस एसपी 83 सॉकेट वेल्ड यूनियन आकार सीमा 1/8" से 3" तक है और दबाव रेटिंग कक्षा 3000/6000 पाउंड में उपलब्ध है।
सॉकेट वेल्ड फिटिंग उच्च दबाव फोर्जिंग फिटिंग का एक परिवार है जो केवल एएनएसआई पाइप के साथ संयोजन में उपयोग किया जाता है और समान आकार सीमा में उपलब्ध हैं। भले ही दोनों वेल्ड के आकार के बीच कुछ समानताएं हैं, लेकिन सॉकेट वेल्ड को अभी भी फ़िलेट वेल्ड से अलग माना जाता है।
सॉकेट वेल्ड यूनियन सामग्री
| कार्बन स्टील | एएसटीएम ए105/ए105एन |
| कम तापमान वाला कार्बन स्टील | एएसटीएम ए350 एलएफ2/एलएफ3 |
| पाइपलाइन स्टील | एएसटीएम ए694 एफ42/एफ46/एफ56/एफ60/एफ65 |
| अलॉय स्टील | एएसटीएम ए182 एफ11/एफ12/एफ5/एफ9/एफ91/एफ92/एफ22 |
| स्टेनलेस स्टील | एएसटीएम ए182 एफ304/304एल/304एच, एफ316/316एल, एफ310एस, एफ317, एफ347, एफ904, एफ321 |
| डुप्लेक्स स्टेनलेस स्टील | एएसटीएम ए182 एफ51, एफ53, एफ44, एफ55 |
एमएसएस एसपी 83 सॉकेट वेल्ड यूनियन कपलिंग आयाम
| डीएन | एनपीएस | A | B | C | D | E | F | G | H | J | K | L | N |
| 6 | 1/8 | 21.8 | 10.9 | 3.2 | 6.1 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 8 | 1/4 | 21.8 | 14.3 | 3.3 | 8.5 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 10 | 3/8 | 25.9 |
17.7 |
3.5 | 11.8 | 23.8 | 3.4 | 3.4 | 14 | 1.4 | 9.7 | 46.0 | 56 |
| 15 | 1/2 | 31.2 | 21.9 | 4.1 | 15 | 23.8 | 3.7 | 3.7 | 14 | 1.5 | 9.7 | 49.0 | 59 |
| 20 | 3/4 | 37.1 | 27.3 | 4.3 | 20.2 | 28.6 | 4.1 | 4.1 | 11 | 1.7 | 12.7 | 56.9 | 66 |
| 25 | 1 | 45.5 | 34 | 5.0 | 25.9 | 30.2 | 4.6 | 4.4 | 11 | 1.9 | 12.7 | 62.0 | 79 |
| 32 | 11/4 | 54.9 | 42.8 | 5.3 | 34.3 | 36.6 | 5.3 | 5.2 | 10 | 2.1 | 12.7 | 71.1 | 94 |
| 40 | 11/2 | 61.5 | 48.9 | 5.5 | 40.1 | 38.1 | 5.8 | 5.6 | 10 | 2.3 | 12.7 | 76.5 | 112 |
| 50 | 2 | 75.2 | 61.2 | 6.0 | 51.7 | 41.4 | 6.6 | 6.4 | 10 | 2.7 | 15.7 | 86.1 | 132 |
| 65 | 21/2 | 91.7 | 73.9 | 7.7 | 61.2 | 56.9 | 7.5 | 7.1 | 8 | 3.1 | 15.7 | 102.4 | 150 |
| 80 | 3 | 109.2 | 89.9 | 8.3 | 76.4 | 58.7 | 8.3 |
8.0 |
8 | 3.5 | 15.7 | 109.0 | 176 |
1) सॉकेट बोर के चारों ओर समान मोटाई औसत मूल्य से कम नहीं होगी, आंशिक क्षेत्रों में मोटाई न्यूनतम हो सकती है। एक।
2) पाइप के बाहरी व्यास की सहनशीलता को ध्यान में रखते हुए, कुछ सॉकेट बोर के व्यास बी16.11 में निर्दिष्ट व्यास से थोड़े बड़े हो सकते हैं।
3) जब कनेक्टिंग पाइप के आकार इस कैटलॉग में निर्दिष्ट के अनुरूप नहीं होते हैं, तो कनेक्टिंग पाइप के आकार खरीद विनिर्देश में प्रदान किए जाएंगे।
4) जब फिटिंग कम हो रही हो, तो संरचना का आकार सीधी फिटिंग के समान होगा और बीजेडी को कम करने वाले सिरों के अनुसार मशीनीकृत किया जाएगा।
5) फिटिंग्स का निर्माण SW और THRD की मिश्रित कनेक्टिंग के रूप में भी किया जा सकता है।
