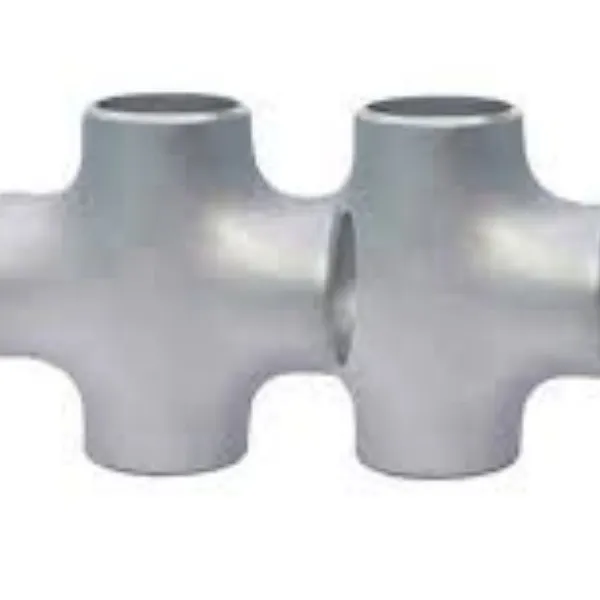

स्टील पाइप क्रॉस
ASME B16.9 स्टील पाइप क्रॉस फिटिंग ASME B16.9 के अंतरराष्ट्रीय मानक के अनुसार डिजाइन और निर्मित की गई है। आम तौर पर प्रयुक्त सामग्री कार्बन स्टील और स्टेनलेस स्टील हैं। इसमें एक इनलेट और तीन आउटलेट या तीन इनलेट और एक आउटलेट हो सकता है।
स्टील पाइप क्रॉस आयाम और विनिर्देश को एएनएसआई/एएसएमई बी16.9 के मानक के रूप में डिज़ाइन किया गया है, यह बराबर या रेडक्यूइंग हो सकता है। इसका कार्य बट वेल्ड टी के समान है जो कनेक्शन के लिए शाखा प्रदान करता है, लेकिन कम आम तौर पर उपयोग किया जाता है क्योंकि लागत अधिक है और निर्माण तकनीक है।
स्टील पाइप समान क्रॉस स्टील पाइप कम करने वाला क्रॉस
बटवेल्डिंग फिटिंग का उपयोग पाइपिंग सिस्टम में मीडिया की दिशा या कार्य को बदलने, शाखा बंद करने, पाइप के आकार को कम करने या सहायक उपकरण जोड़ने के लिए किया जाता है। वे एल्बो, टी, कैप, रेड्यूसर, स्टब एंड और ओल्ट जैसे कई प्रकारों में उपलब्ध हैं, जो एएसटीएम ए403 और एएसटीएम ए234 विनिर्देश के आधार पर ठंडे और गर्म रूप में उत्पादित होते हैं।
एएसटीएम ए403 स्टेनलेस स्टील बटवेल्ड फिटिंग के लिए प्रतिनिधि मानक विशिष्टता है, आम तौर पर इस्तेमाल किए जाने वाले ग्रेड एसएस304, एसएस316, एसएस321 और एसएस310एस हैं। यह स्टेनलेस एसिड-प्रतिरोधी स्टील का संक्षिप्त रूप है, और हवा, भाप, पानी या अन्य जैसे कमजोर संक्षारक मीडिया के लिए प्रतिरोधी है।
एएसटीएम ए234 डब्ल्यूपीबी कार्बन स्टील सामग्री में आम तौर पर इस्तेमाल किया जाने वाला ग्रेड है, और पाइपलाइन प्रणाली में एएसटीएम ए106बी/एपीआई 5एल बी/ए53बी पाइप और एएसटीएम ए105 फ्लैंज के साथ मेल खाता है। इसमें कम कीमत पर अच्छी प्रॉपर्टी है।
एएसएमई बी16.9 क्रॉस पाइप फिटिंग की विशिष्टता
| आकार प्रकार | बराबर और कम करने वाली क्रॉस टी |
| आकार सीमा | 1/2" - 80" / डीएन15 - 2000 |
| मोटाई अनुसूची | SCH 10, SCH 40, SCH 80, SCH 160, XXS |
| कार्बन स्टील सामग्री | एएसटीएम ए234 डब्ल्यूपीबी/डब्ल्यूपीसी, एएसटीएम ए420 डब्ल्यूपीएल6, ए860 डब्ल्यूपीएचवाई 42/46/56/60/65 |
| मिश्र धातु इस्पात सामग्री | एएसटीएम A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-515CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| स्टेनलेस स्टील सामग्री | एएसटीएम A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L, A815 S32205, S31803, 32750, 32760 |
एएसएमई बी16.9 स्टील पाइप क्रॉस फिटिंग ड्राइंग और आयाम
| नाम मात्र का आकार | बेवेल पर बाहरी व्यास | केंद्र से अंत तक | ||
| डीएन | एनपीएस | OD1×OD2 | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 11/4 | 42.2 | 48 | 48 |
| 40 | 11/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 21/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 31/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 547.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 711 |
| 1100 | 44 | 1118.0 | 813 | 762 |
| 1150 | 46 | 1168.0 | 851 | 800 |
| 1200 | 48 | 1219.0 | 889 | 838 |
| 1300 | 52 | 1321.0 | 965 | 914 |
| 1400 | 56 | 1422.0 | 1041 | 965 |
| 1500 | 60 | 1524.0 | 1118 | 1016 |
| 1600 | 64 | 1626.0 | 1194 | 1092 |
| 1700 | 68 | 1727.0 | 1270 | 1168 |
| 1800 | 72 | 1829.0 | 1320 | 1245 |
| 1900 | 76 | 1930.0 | 1422 | 1320 |
| 2000 | 80 | 2032.0 | 1499 | 1397 |
टिप्पणियाँ
1) उपरोक्त मानकों के अलावा GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 आदि मानक भी लागू हैं।
2) 650 (एनपीएस 26) से अधिक या उसके बराबर डीएन वाले सीधे क्रॉस के लिए और 350 (एनपीएस 14) से अधिक या उसके बराबर डीएन वाले कम करने वाले क्रॉस के लिए, आउटलेट आकार का उपयोग करने की सिफारिश की जाती है (इसका मतलब है कि अन्य आकार लागू किए जा सकते हैं) ).
3) उपरोक्त तालिका में सूचीबद्ध क्रॉस से बड़े आकार वाले क्रॉस के लिए, उन्हें क्रेता और निर्माता द्वारा सहमत आकार के अधीन या निर्माता के आकार के अनुसार आपूर्ति की जाएगी।
