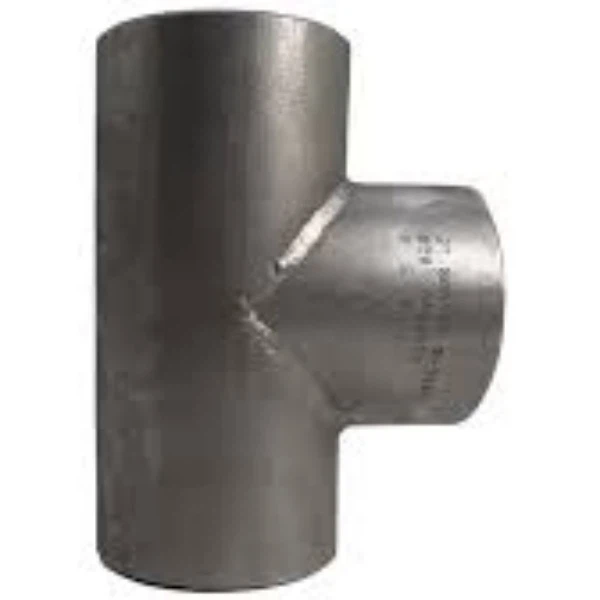

स्टील पाइप टी
एएसएमई बी16.9 स्टील पाइप टीटी-आकार या वाई-आकार का है जिसमें समान या अलग-अलग आकार के तीन आउटलेट हैं और इसे समान टी और कम करने वाली टी के रूप में नामित किया गया है, कनेक्टिंग छोर समान आकार में हैं, यह बराबर टी है, जबकि ब्रैच का आकार रन पाइप के आकार से छोटा है, हम कहते हैं यह टी को कम करने के रूप में है। बटवेल्डिंग टी का व्यापक रूप से पेट्रोलियम, रसायन उद्योग, बिजली संयंत्र और अन्य औद्योगिक पाइपलाइनों में उपयोग किया जाता है। आम तौर पर प्रयुक्त सामग्री कार्बन स्टील A234 WPB और स्टेनलेस स्टील 316 हैं।
बराबर टी कम करने वाली टी
बट वेल्ड टी का निरीक्षण
उत्पादों की गुणवत्ता सुनिश्चित करने के लिए हम दीवार की मोटाई और टी की लंबाई मापेंगे।
बट वेल्ड टी का पैकेज
8" से छोटे टी उत्पादों को लकड़ी के बक्से के अंदर बड़े करीने से व्यवस्थित किया जाएगा, 8" से बड़े टी उत्पादों को प्लास्टिक पैकेजिंग में रखा जाएगा और फिर लकड़ी के बेस पर रखा जाएगा।
एएसएमई बी16.9 क्या है?
ASME B16.9 मानक NPS 1 ∕ 2 से NPS 48 (DN 15 से DN 1200) आकार में फैक्ट्री-निर्मित बटवेल्डिंग फिटिंग के समग्र आयाम, सहनशीलता, रेटिंग, परीक्षण और चिह्नों को शामिल करता है। इसमें किसी भी उत्पादित दीवार की मोटाई की फिटिंग शामिल है।
बटवेल्डिंग फिटिंग का उपयोग पाइपिंग सिस्टम में मीडिया की दिशा या कार्य को बदलने, शाखा बंद करने, पाइप के आकार को कम करने या सहायक उपकरण संलग्न करने के लिए किया जाता है। वे एल्बो, टी, कैप, रेड्यूसर, स्टब एंड और ओल्ट जैसे कई प्रकारों में उपलब्ध हैं, जो एएसटीएम ए403 और एएसटीएम ए234 विनिर्देश के आधार पर ठंडे और गर्म रूप में उत्पादित होते हैं।
एएसटीएम A403 WP304 और WP316 स्टेनलेस स्टील फिटिंग विशिष्टता
304 और 316 स्टेनलेस स्टील बटवेल्ड फिटिंग ASME या MSS मानक आयामों के आधार पर ASTM A403 WP ग्रेड में डिज़ाइन की गई हैं। वे सीमलेस या वेल्डेड प्रकार के हो सकते हैं।
एएसटीएम ए403 विनिर्देश स्टेनलेस स्टील पाइप कोहनी, टी, क्रॉस, रेड्यूसर और कैप के आकार को कवर करता है। पाइपिंग सिस्टम में इनका अलग-अलग कार्य होता है और व्यापक रूप से पाइप या फिटिंग पर वेल्ड करने के लिए उपयोग किया जाता है।
एएसटीएम ए234 डब्ल्यूपीबी कार्बन स्टील पाइप फिटिंग विशिष्टता
ASTM A234 WPB कार्बन स्टील पाइप फिटिंग में सबसे आम और प्रतिनिधि ग्रेड है। हम उन्हें एएसएमई बी16.9 और एमएसएस-एसपी-43 के मानक के अनुसार सेमालेस और वेल्डेड प्रकारों में निर्मित करते हैं। ये बटवेल्डिंग फिटिंग मध्यम और ऊंचे तापमान पर सेवा के लिए दबाव पाइपिंग और दबाव पोत निर्माण में उपयोग के लिए हैं।
एएसएमई/एएनएसआई बी16.9 स्टील पाइप टी फिटिंग की विशिष्टता
| आकार प्रकार | समान टी और कम करने वाली टी |
| आकार सीमा | 1/2" - 80" / डीएन15 - 2000 |
| मोटाई अनुसूची | SCH10 - SCH 160, XXS |
| मानक | जीबी/टी12459, जीबी/टी13401, एचजी/टी21635/21631, एसएच3408/3409, एएनएसआई/एएसएमई बी16.9, एमएसएस एसपी 43, जेआईएस बी2311/2312/2313, डीआईएन2605/2615/2616/2617, एन10253 |
| कार्बन स्टील | Q235, 20, 35, 45, 20G, Q345B, 16Mn, ASTM A234 WPB/WPC, A420 WPL6 |
| एपीआई 5एल ग्रेड | एएसटीएम ए860 डब्ल्यूपीएचवाई 42/46/56/60/65 |
| अलॉय स्टील | एएसटीएम A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| स्टेनलेस स्टील | एएसटीएम A403 WP304/304L/304H, 316/316L, 310S, 317,347, 904L, A815 S32205, S31803, 32750, 32760 |
एएसएमई/एएनएसआई बी16.9 स्टील पाइप टी आयाम
| नाम मात्र का आकार | बेवेल पर बाहरी व्यास | केंद्र से अंत तक | ||
| डीएन | एनपीएस | ओडी 1% सी 3% 97 ओडी 2 | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 11/4 | 42.2 | 48 | 48 |
| 40 | 11/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 21/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 31/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 457.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 711 |
| 1100 | 44 | 1118.0 | 813 | 762 |
| 1150 | 46 | 1168.0 | 851 | 800 |
| 1200 | 48 | 1219.0 | 889 | 838 |
| 1300 | 52 | 1321.0 | 965 | 914 |
| 1400 | 56 | 1422.0 | 1041 | 965 |
| 1600 | 64 | 1626.0 | 1194 | 1092 |
| 1700 | 68 | 1727.0 | 1270 | 1168 |
| 1800 | 72 | 1829.0 | 1320 | 1245 |
| 1900 | 76 | 1930.0 | 1422 | 1320 |
| 2000 | 80 | 2032.0 | 1499 | 1397 |
टिप्पणियाँ
1) उपरोक्त मानकों के अलावा GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 आदि मानक भी लागू हैं।
2) 650 (एनपीएस 26) से अधिक या उसके बराबर डीएन वाली सीधी टीज़ के लिए और 350 (एनपीएस 14) से अधिक या उसके बराबर डीएन वाली कम करने वाली टीज़ के लिए, आउटलेट आकार का उपयोग करने की सिफारिश की जाती है (इसका मतलब है कि अन्य आकार लागू किए जा सकते हैं) ).
3) उपरोक्त तालिका में सूचीबद्ध आकार से बड़े आकार वाली टीज़ और क्रॉस के लिए, उन्हें क्रेता और निर्माता द्वारा सहमत आकार या निर्माता के आकार के अनुसार आपूर्ति की जाएगी।
